Работа любой вакуумной системы или устройства, которая входит в его состав, зависит от корректности работы панели управления. Несмотря на это, некоторые устройства начального уровня не имеют панелей управления, поэтому проследить за всеми происходящими в процессе работы процессами становится намного сложнее. Именно в таких случаях пользователь полагается на вакуумные датчики, которые обладают достаточно высоким функционалом.
Датчики вакуумных насосов, особенности конструкции
Вакуумметры для вакуумных насосов представляют собой манометры вакуумного типа, которые служат для точного измерения давления разреженных газов. Стандартный вакуумметр состоит из двух основных элементов:
- Первый элемент предназначен для превращения всех изменений в среде в электрические сигналы;
- Второй оценивает сигнал и превращает его в единицы, понятные для пользователя.

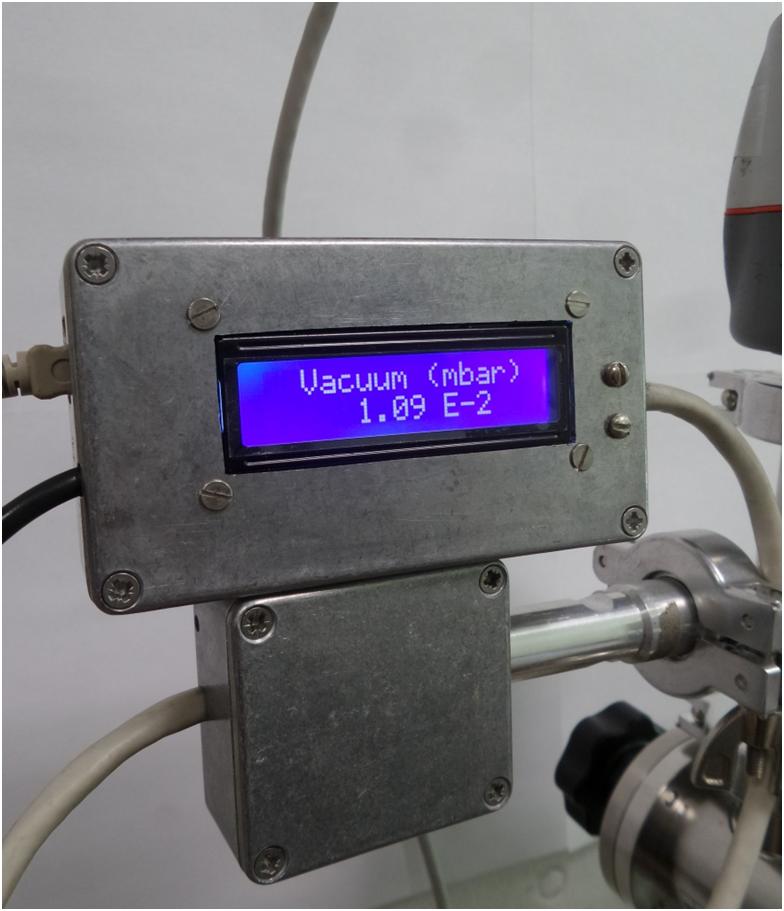

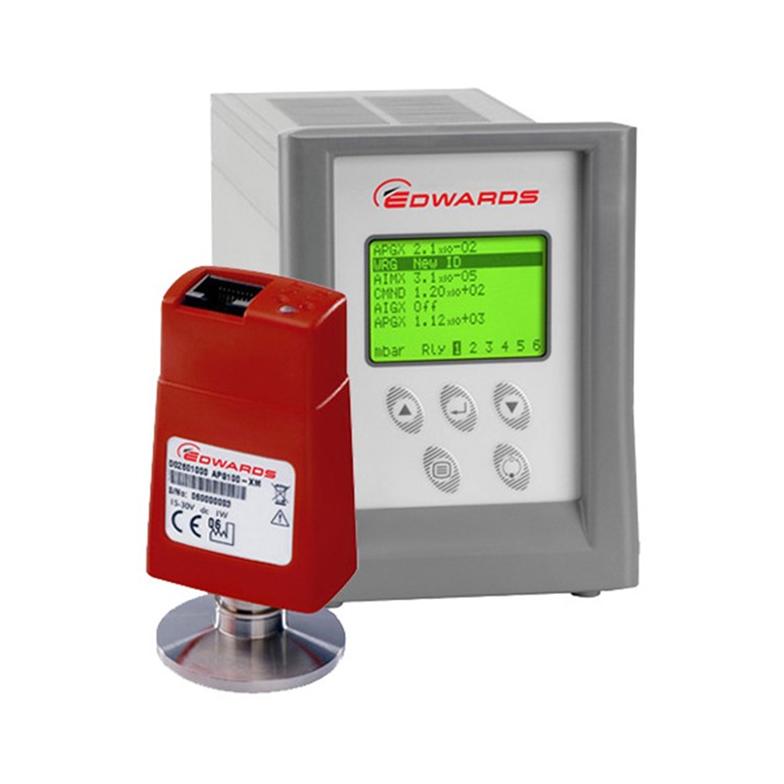

Измерительный блок вакуумметра содержит все электрические цепи устройства и блок питания. Многие современные приборы объединяют в одном корпусе преобразователь давления и измерительный блок. Такие вакуумметры называются моноблочными, их преимущества заключаются в компактных размерах.
Что касается отсчётного устройства вакуумметра, то оно предназначено для отсчитывания значений измеряемой величины. В современных устройствах, данный узел представлен дисплеем жидкокристаллического типа.
Типы и особенности вакуумных датчиков
Вакуумметры принято делить на несколько типов:
- Классические приборы. Это простые манометры и анероиды жидкостного типа. Они предназначены для измерения низкого давления;
- Ёмкостные вакуумметры. Принцип их работы основан на преобразовании объёма конденсатора в процессе изменении я длины между обкладками. Одна из обкладок представлена в виде мягкой оболочки. В процессе колебаний давления мягкая обкладка начинает менять форму и сосуд теплообменника. Такие приборы используются тогда, когда нужно быстро измерить натиск, колеблющийся в пределах 1-1000 Па;

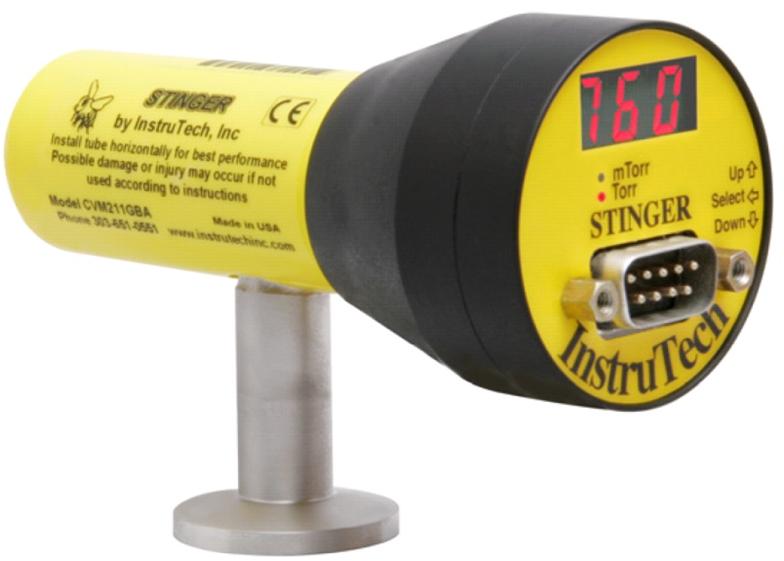

- Терморезисторные вакуумметры. Начинают действия только в мостовой схеме. Данная схема способна поддерживать регулярное правильное сопротивление вакуумметра, открытого измеряемому давлению. Чем выше давление, тем более высокая мощность понадобится для поддержания стабильного температурного режима. В данном случае напряжение и давление находятся в постоянной взаимозависимости. Бывает так, что в качестве резистора выступает платиновая нить. Такой прибор тоже относится к терморезисторным вакуумметрам, но имеет собственное название. Это манометр Пирани, который предназначен для измерения напора от 10-3 до 761 и больше Torr;
- Термопарные вакуумметры. Принцип их работы основан на принципе охлаждаемости за счёт теплопроводности. Термопара имеет контакт с нагревательным проводом. Чем выше вакуум, тем меньшей теплопроводностью обладает газ. Давление, которое можно измерять с помощью термопарных вакуумметров, колеблется от 10-3 до 10 Torr. Типичными представителями термопарных вакуумметров являются отечественные датчики ПМТ-2 и ПМТ-4М;
- Ионизационные вакуумметры работают за счёт ионизации газа. По своей сути, эти приборы представляют собой простой вакуумный диод, на анод которого подаётся положительное напряжение. На дополнительный электрод, который называется коллектором, подаётся отрицательное напряжение. Когда давление газа понижается, то уменьшается и число атомов, которые подвергаются ионизации. В соответствии с этим понижается и ионизационный ток, который течёт между электродами. Давление, которое может быть измерено ионизационными вакуумметрами, колеблется от 10-12 до 10-1 Torr. Все вакуумметры, которые относятся к категории ионизационных, можно разделить на устройства с холодным катодом и с накаливаемым катодом;
В особую группу принято выделять такой тип ионизационных вакуумметров, как альфатроны. Особенностью их работы является то, вместо электронов для ионизации используются альфа-частицы. Альфатроны значительно надёжнее и проще катодных вакуумметров ионизационного типа, но не могут их полностью заменить. Это связано с тем, что чувствительность альфатронов очень низкая. Чаще всего, их используют для работы в тех же диапазонах, что и термопарные вакуумметры.
Чаще всего в современной промышленности применяют термопарные и ионизационные вакуумные датчики. Кроме того, их часто используют в различных экспериментах. Большинство вакуумметров выполнены в виде электронных ламп со специальным стеклянным отростком, который соединяет их с исследуемым объёмом за счёт шланга или просто припаяны к нему.
Все вакуумметры имеют такой показатель, как предел своих измерений. Он напрямую зависит от типа приборов, так как точность и предел измерений может сильно зависеть от этого. Поэтому при покупке вакуумметров нужно ориентироваться на их способности измерять напряжение:
- Механические приборы способны измерить разрежение до 100 Па;
- Жидкостные приборы могут измерять разрежение до 0,1 Па;
- Тепловые вакуумметры способны измерять разряжение до 0,01 Па;
- Компрессионные – до 0,001 Па.
Область применения вакуумметров различного типа
Вакуумметры различных типов используются во всех областях, где требуется знать и регулировать давление в вакуумных системах. Чаще всего вакуумные датчики используются для следующих целей:
- Для контроля работы вакуумных насосов;
- Для измерения разряжения в маслопроводах;
- Для измерения степени разряжения в технологических полостях;
- Для различных измерений во время проведения лабораторных испытаний;
- Для обслуживания кондиционеров;
- В автосервисах для измерения давления в коллекторе.
Особенности покупки вакуумных датчиков
Перед тем как приобрести вакуумметр, нужно ознакомиться с различными типами данных устройств, и определить, какого производителя выбрать. Традиционно, лучшими производителями считаются немецкие фирмы. Например, фирма Thyracont давно зарекомендовала себя на мировом рынке, как один из лидеров в области производства вакуумметров. Среди отечественных производителей наиболее популярны марки Росма, Метер, ФизТех и прочие.
