Насосы Рутса – особенности, принцип работы и разновидности данных агрегатов

Вакуумные насосы Рутса специально предназначены для создания вакуума низкой и средней степени. Они широко применяются в различных видах промышленности. Особенностью насосов Рутса является тот факт, что с их помощью нельзя перекачивать газы, которые в процессе сжатия нагреваются до высоких температур. Если пренебречь данным фактом, то насос быстро выйдет из строя, так как лопасти, используемые для перекачки, могут заклинить.

Принципы работы насосов Рутса

Насосы Рутса работают за счёт вращения роторов. Данные роторы сделаны в форме лопастей, вращающихся в противоположном направлении друг к другу. Между ними имеется незначительный зазор, поэтому во время движения они не соприкасаются друг с другом. Благодаря данной особенности, насосы Рутса обладают высокой надёжностью. Во время работы механические части насосов Рутса не подвергаются трению, поэтому не изнашиваются.

Так как лопасти насоса Рутса во время работы не соприкасаются, они не нуждаются в масляной смазке. Масло применяется только для смазки подшипников, и оно не попадает в рабочую камеру вакуумного насоса. Благодаря отсутствию трения деталей в рабочей камере, насосы Рутса работают с высокой скоростью вращения, которая может достигать 3 000 оборотов в минуту. Насосы Рутса выпускаются различными производителями, среди которых имеются как отечественные, так и зарубежные компании. Все насосы Рутса имеют одинаковые основные узлы конструкции:

1. Электродвигатель, который может быть различной мощности;
2. Впускной патрубок;
3. Поршень Рутса;
4. Свободный подшипник;
5. Привод;
6. Лабиринтное уплотнение;
7. Камеру всасывания;
8. Перепускной клапан;
9. Впускной клапан;
10. Отвод масла;
11. Неподвижный подшипник;
12. Индикатор уровня масла;
13. Разъём для уплотняющего газа.

В насосах Рутса имеется динамическая балансировка, за счёт чего агрегаты работают практически без шума и вибрации.

Особенности вакуумного насоса Рутса

Большинство насосов Рутса имеют следующие особенности конструкции:

1. Корпус и поршень насоса по-разному расширяются при воздействии высоких температур. Этого удалось достичь благодаря особенностям конструкции агрегата;
2. Для смазывания подшипников маслом служат специальные брызговики насоса;
3. Радиальный вал оснащён уплотнительными кольцами, которые служат для изоляции вывода. Данные кольца изготавливают из специального фторкаучука, который пропитывается уплотняющим маслом;
4. Вал защитного рукава защищают уплотнительные кольца. В процессе эксплуатации вакуумного насоса Рутса их нужно периодически заменять. Чаще всего менять их нужно во время стандартного ТО-2.

Более старые модификации насосов Рутса часто имели проблемы, связанные с перегревом поршней. При перегреве поршни расширялись, что приводило к заклиниванию насоса. Современные модели снабжены перепускными клапанами, которые способны контролировать процесс рассеивания и перепада давления.

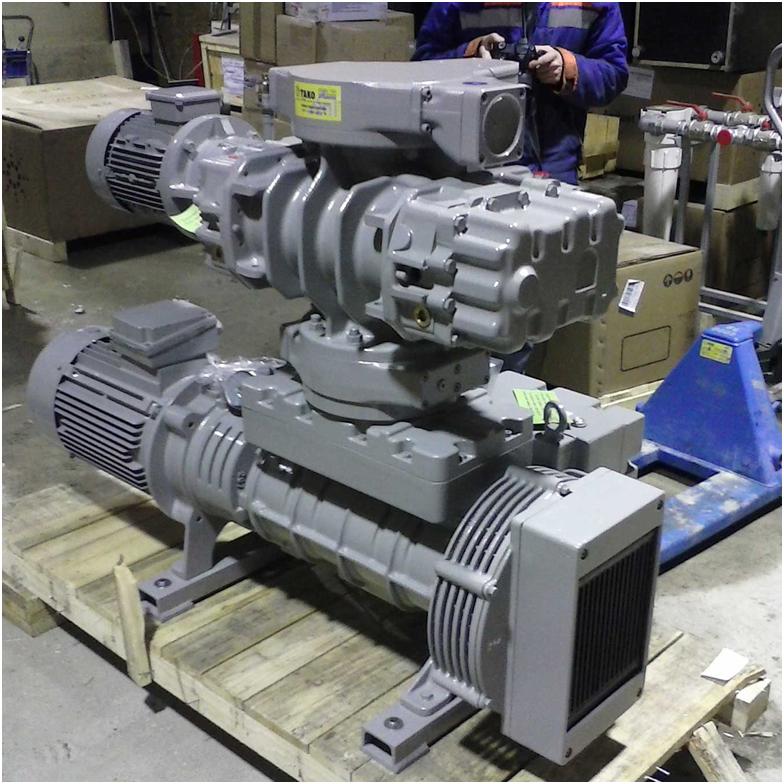

Стандартные насосы Рутса не в состоянии произвести отвод при атмосферном давлении, так как перепад давления у них ограничен. Поэтому для эффективной работы к ним часто добавляют форвакуумные насосы. В паре с подобными агрегатами, насосы Рутса могут откачивать смеси даже при атмосферном давлении. Такие вакуумные установки способны в короткие сроки откачивать большие объёмы.

Производительность различных моделей насосов Рутса находится в достаточно широком диапазоне. Самые простые модели способны откачивать от 200 м3 в час. Наиболее производительные агрегаты откачивают объёмы до 20 000 м3 в час. Насосы Рутса создают низкий и средний вакуум в безопасном режиме. Такие условия нужны для проведения исследовательских работ в области металлургии, на лакокрасочных и полупроводниковых предприятиях.

Особенности газоохлаждаемых насосов Рутса

Для того чтобы обеспечить работу насоса Рутса при атмосферном давлении, не обязательно оснащать все насосы перепускными клапанами. Газоохлаждаемые насосы Рутса работают по другому принципу:

1. Когда газ выходит из входного фланца, то он по второму кругу попадает в камеру;
2. Для задействования данной процедуры используется камера всасывания и охладитель;
3. За счёт этого насос охлаждается, так как сжатие газовой смеси при атмосферном давлении сильно нагревает вакуумный насос Рутса;
4. Так как движение газа происходит во время движения поршней, установка дополнительных клапанов не является необходимостью;
5. За счёт этого решения температура не поднимается до критической отметки даже при работе вакуумного насоса на максимальных оборотах.

Газоохлаждаемые насосы Рутса весьма популярны в различных промышленных сферах, в которых требуется создание низкого или среднего вакуума. Популярность насосов Рутса вызвана следующими особенностями их конструкции:

1. Возможность заказать газоохлаждаемый насос Рутса, который будет полностью соответствовать нужным параметрам производительности;
2. Мощный и надёжный корпус, который обеспечивает максимальную защиту агрегата от механических воздействий;
3. Высокая скорость создания вакуума;
4. Применение электромагнитной муфты позволяет добиться от агрегата надёжной и бесперебойной работы в течение длительного времени;
5. Минимальные эксплуатационные затраты;
6. Простейшее техническое обслуживание вакуумных насосов Рутса;
7. Длительные интервалы между проведением различных видов технического обслуживания.

Совокупность данных положительных качеств сделало насосы Рутса популярными на производствах различного типа.

Купить вакуумный насос Рутса в Москве

На сегодняшний день насосы Рутса производятся рядом отечественных и зарубежных компаний. Зарубежные модели характеризуются более высокой стоимостью, хотя их качество значительно выше, чем у отечественных моделей. В настоящее время наиболее популярными производителями вакуумных насосов Рутса являются следующие зарубежные и отечественные компании:

1. Aligent Tehnologies;
2. Pfeiffer;
3. Edwards;
4. Oerlicon Leybold;
5. Atlas Copco;
6. Эвтэк;
7. Росвакуум;
8. Актан вакуум;
9. MSH Techno.

Данные компании давно зарекомендовали себя на Российском рынке вакуумного оборудования. Наша компания предлагает широкий выбор вакуумных насосов Рутса от этих и других производителей. Наши консультанты помогут выбрать вакуумное оборудование, которое будет соответствовать всем предъявляемым к ним параметрам.
