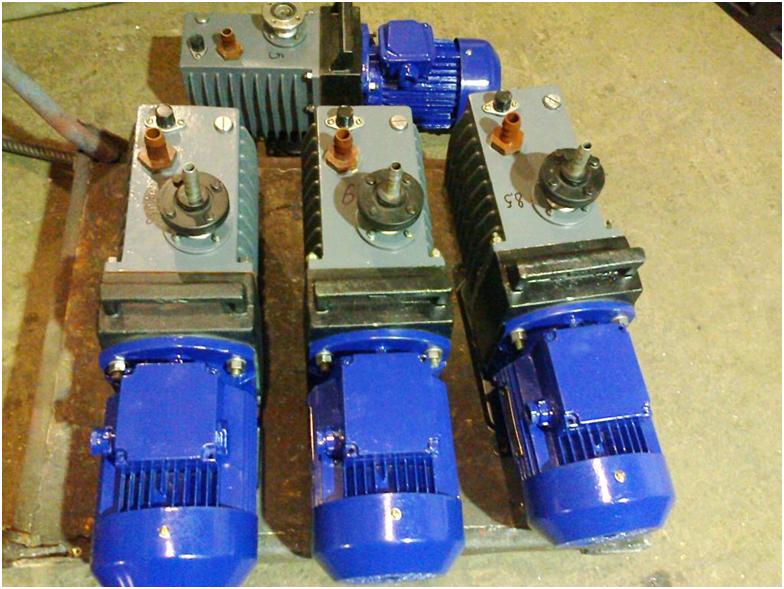

Пластинчато-роторные насосы применяются в различных сферах промышленности. Данные насосы предназначены для откачки неагрессивных газов, воздуха, пара и различных парогазовых смесей. Процент влаги в откачиваемых веществах не должен превышать четырёх процентов.
В качестве дополнительных возможностей вакуумных насосов данного типа можно назвать создание вакуума в пределах от 1 до 100 Па. Кроме того, вакуумные насосы НВР могут разряжать остаточное давление в нагнетательных системах, которые не в состоянии самостоятельно нормализовать уровень его избытка.
Особенности насосов НВР
Насосы НВР функционируют за счёт работы ротора с выдвижными лопастями. За счёт особенностей конструкции, лопатки ротора свободно скользят по стенкам рабочей камеры, которая выполнена в виде цилиндра. Пластинчато-роторные электронасосы выпускаются в двух вариантах исполнения:
- Масляные модели. Данные насосы используют для работы масляные уплотнители. Отличаются увеличенной степенью сжатия и высокой производительностью;
- Безмасляные насосы НВР являются более экологичным вакуумным оборудованием, но они могут обеспечить плотность вакуума только до 200мбар.
При выборе конкретной модели насоса НВР, нужно учитывать достоинства и недостатки масляных и безмасляных вариантов.
Технические характеристики вакуумных насосов НВР
Основная модельная линейка насосов НВР состоит из восьми наименований насосов, каждый из которых отличается по ряду следующих показателей:
- Мощностью двигателя;
- Производительностью;
- Характеристиками предельного вакуума, создаваемого при работе конкретной модели;
- Количеством ступеней в процессе работы;
- Наличием вакуумного масла в системе.
Для того чтобы иметь полное представление о технических характеристиках вакуумных насосов НВР, нужно обратить внимание на таблицу.
Характеристики технических данных вакуумных насосов серии НВР
| Модель | Макс. Остат. давление | Мощность Вт. | Ток | Жидкость л. | Масса кг. | Скорость действия л. | Частота Гц. |
| НВР-01Д | 4,9*10-2 | 35 | Постоян. | 0,05 | 1,6 | 0,01 | 50 |
| НВР-1 | 10 | 180 | Перемен. | 0,14 | 8 | 1 | 50 |
| НВР-4,5Д | 1,4*10-2 | 250 | Перемен. | 0,5 | 10 | 4,5 | 50 |
| НВР-1,25Д | 1,4*10-2 | 250 | Перемен. | 0,5 | 10 | 1,25 | 50 |
| НВР-16Д | 4,9*10-3 | 2200 | Перемен. | 6 | 78 | 18 | 50 |
| НВР-90Д | 4,9*10-3 | 2200 | Перемен. | 5,5 | 100 | 25 | 50 |
| НВР-250Д | 4,9*10-3 | 5500 | Перемен. | 14 | 210 | 63 | 50 |
| НВР-400 | 7,4*10-2 | 11000 | Перемен. | 14 | 250 | 100 | 50 |
Исходя из параметров, указанных в данной таблице, можно выбрать модель вакуумного насоса НВР, который лучше подойдёт для каждой конкретной ситуации.

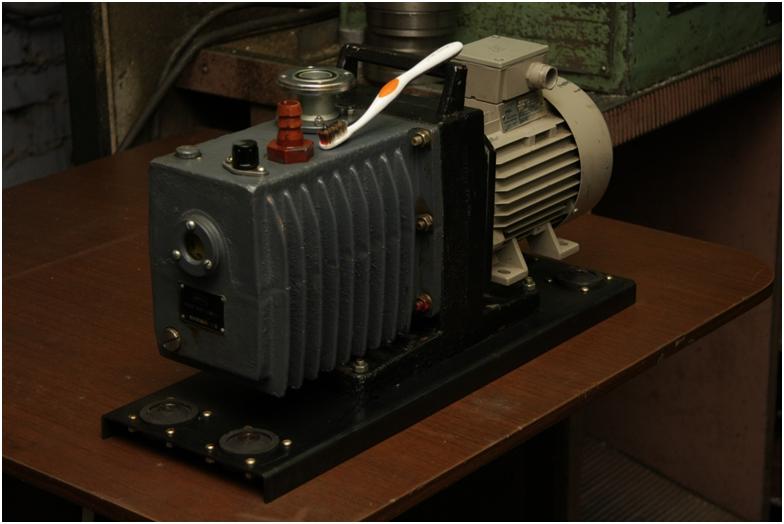

Вакуумный насос НВР-1 и его особенности
Вакуумный насос марки НВР-1 представляет собой одноблочный агрегат, ротор которого запускается от двигателя напрямую. На электрическом двигателе насоса расположена передняя крышка, к которой прикреплена оболочка насоса. За счёт этого образуется большая полость для вакуумного масла.
Рабочий блок прикреплен к внешней крышке за счёт болтов. В рабочем блоке расположен ротор с лопатками специальной конструкции, цилиндр и несколько крышек. В качестве уплотнителя приводного вала агрегата используется специальная манжета, которая находится возле внешней крышки. Вакуумный насос НВР-1 имеет возможность существенно ограничить выход вредных газов в атмосферу. Для этого достаточно просто установить на место выхлопа специальный фильтр.
Стойка насоса крепится на основании, которое должно быть надёжным. На верхнем элементе стойки закреплён штуцер и прибор для балласта газа. Данные узлы предназначаются для предотвращения конденсации водяных паров, которые выделяются при работе с парогазовыми смесями. В штуцере находится фильтр, который предназначен для исключения попадания различных посторонних элементов в насос. Штуцер прикреплён к рабочей магистрали за счёт специального зажима.
В корпусе вакуумного насоса НВР-1 имеется специальное технологическое отверстие, через которое заливается масло. Данное отверстие закрывается специальной пробкой.
Особенности других моделей НВР
Насосы 2НВР являются следующей ступенью развития старых насосов НВР-1. Их выпуск был освоен в 1990 году. Данные насосы получили новый сплав элементов ротора, несколько дополнительных креплений для монтажа устройства и ещё множество незначительных доработок. Хотя производитель в своё время позиционировал данную модель., как устройство нового поколения, на самом деле вакуумный насос 2НВР является обычной модификацией насоса НВР-1.
Технические характеристики насосов 2НВР ничем не отличаются от характеристик насосов предыдущей серии. Эксплуатация данных агрегатов должна производится в посещениях, температура воздуха в которых должна быть в диапазоне от +10 до +35 градусов. Окачиваемый насосом 2НВР воздух не должен содержать кислород в объёме, превышающем эти же показатели в окружающей среде.
Вакуумные насосы 2НВР-5Д работают по следующей схеме:
- Электродвигатель вращает ротор второй ступени с помощью специального вкладыша;
- Ротор второй ступени, в свою очередь, вращает ротор первой ступени. Это происходит за счёт специальной крестовины, которая соединяет два ротора;
- Роторы в вакуумном насосе вращаются за счёт подшипников скольжения;
- Воздух в вакуумный насос попадает через пробку, в которой имеются лучевые дыры и специальные каналы.
Охлаждение насоса происходит за счёт воздуха, поступающего от крыльчатки электродвигателя.

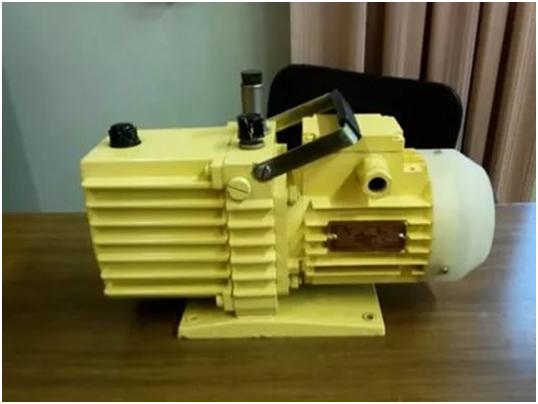

Настоящим прорывом стало появление насосов 3НВР. В отличие от насосов 2НВР, новые модификации вакуумных насосов НВР действительно стали полноценным новым поколением. Они имеют двухступенчатый механизм, имеют незначительный вес, имеют высокую производительность. При этом они расходуют совсем немного электроэнергии. Производитель заявляет ресурс насосов нового поколения в 10 лет. Для того чтобы добиться максимальной производительности насосов 3НВР, в них используется специальное масло повышенной вязкости. Насосы 3НВР за счёт своих выдающихся технических характеристик, постепенно заменяют насосы НВР-1 и 2НВР на различных производствах и всевозможных перерабатывающих заводов.
