Пластинчатые вакуумные насосы, которые ещё называют шиберными, лучше всего подходят для перекачки сред, которые при понижении температур имеют свойства становиться более густыми и вязкими. За счёт наличия в конструкции шиберного насоса специальной рубашки, удаётся обеспечивать перекачиваемой среде постоянную вязкость.

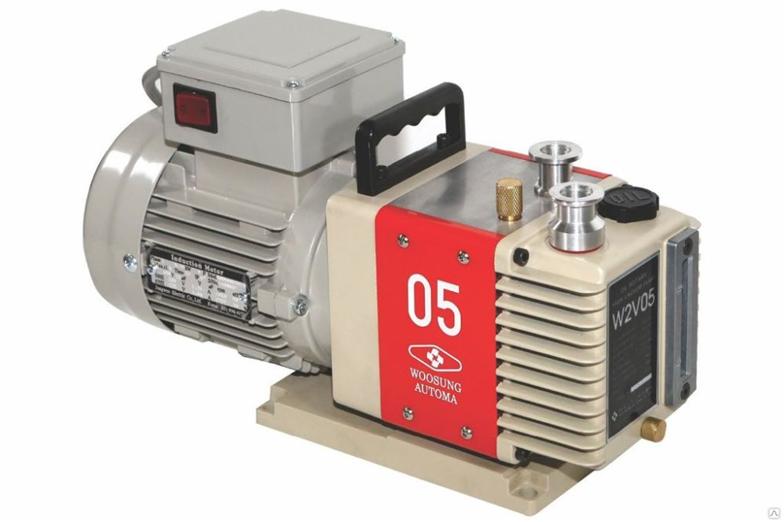

Особенности конструкции пластинчатых насосов
Благодаря особенностям своей конструкции, пластинчатые вакуумные насосы отлично подходят для работы со следующими средами:
- Кашеобразных;
- С содержанием абразивных частиц;
- Различных смол и клеевых смесей;
- Любых нерастворимых примесей.
Если вакуумные насосы другого типа быстро выходят из строя при работе с такими веществами, то шиберные насосы без проблем перекачивают подобные типы сред. Насосы имеют высокую мощность всасывания, и способны работать в разных направлениях с одинаковой мощностью. Стандартный шиберный насос состоит из следующих элементов:
- Стального или чугунного корпуса, с всасывающим и нагнетательным патрубком;
- Двигателя;
- Ротора с пластинками, который находится внутри корпуса.
Все пластинчатые насосы можно разделить на две большие категории, одинарного и двойного действия. Главным отличием этих двух моделей является форма статора, из-за чего они работают по-разному.
Устройство и принцип работы насосов двойного и одинарного действия
Главной особенностью шиберного насоса двойного действия является форма его статора. Она имеет овальную форму в поперечном разрезе. Именно за счёт этого каждый шибер ротора за один оборот совершает два такта. Принцип работы вакуумных насосов такого типа проходит по следующему алгоритму:
- За счёт таких элементов, как поверхности ротора и статора, а так же двух рядом расположенных пластин и боковых дисков, формируются временные рабочие камеры;
- Рабочие камеры имеют различный объём, так как в одной части рабочей камеры зазор между неподвижной частью двигателя и ротором становится минимальным;
- Временные рабочие камеры обладают высокой герметичностью, которая обеспечивается плотным прижатием пластин ротора к внутренней поверхности статора;
- Когда насос запускается, во всасывающем отверстии создаётся разряжение;
- За счёт этого перекачиваемое вещество засасывается во временные рабочие камеры, после чего выталкивается через выходной патрубок.
Если перекачиваемая жидкость будет поступать под давлением выше 150 бар, то обычный пластинчатый насос в данном случае не подойдёт. В данной ситуации лучше приобрести модели, в конструкции которых предусмотрены двойные пластинки. В этом случае перекачиваемая жидкость будет поступать через отверстие в торце насоса, после чего сразу попадает в пространство между двойными пластинами. За счёт этого удаётся значительно снизить давление, избыток которого может негативно сказаться на функционировании рабочих лопаток.
Что касается устройств одинарного действия, то рабочий цикл в этих устройствах завершается за один цикл. Это становится возможным благодаря цилиндрической форме поперечного сечения ротора. Во время работы ротор совершает вращательное движение внутри рабочей камеры насоса. В остальном принципы работы пластинчатых вакуумных насосов одинарного и двойного действия ничем не различаются.

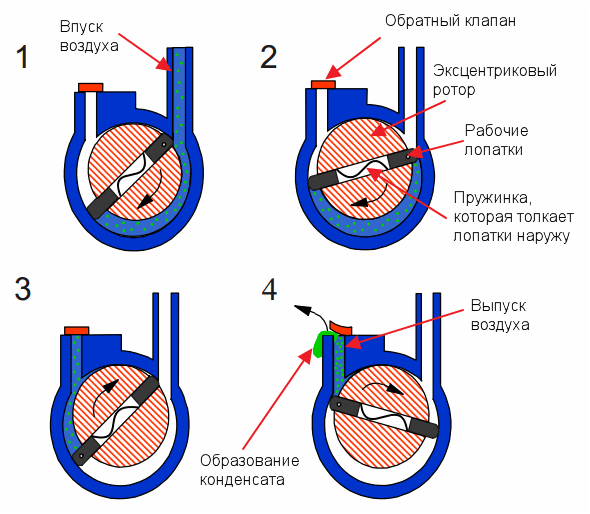

Принцип действия пластинчатых насосов
Вакуумные пластинчатые насосы работают по следующему алгоритму:
- Откачиваемая среда имеет своё давление, зависящее от величины сопротивления жидкости в системе;
- Давление воздействует на внутренние стенки статора, за сч т чего происходит воздействие на регулировочную пружину;
- Когда давление превышает противодействие пружины, статорное кольцо начинает переходить в концентричное положение;
- За счёт этого уменьшаются объёмы временных рабочих камер и снижение давления жидкости.
В некоторых моделях шиберных насосов предусмотрена опция нулевого давления в системе, во время которой насос всё равно продолжает функционировать. В данных моделях имеется специальная дренажная система, которая служит для отвода всех внутренних утечек. Так же за счёт дренажной системы в вакуумных шиберных насосах происходит эффективный отвод тепла от трущихся между собой деталей, и обеспечивается их смазка.

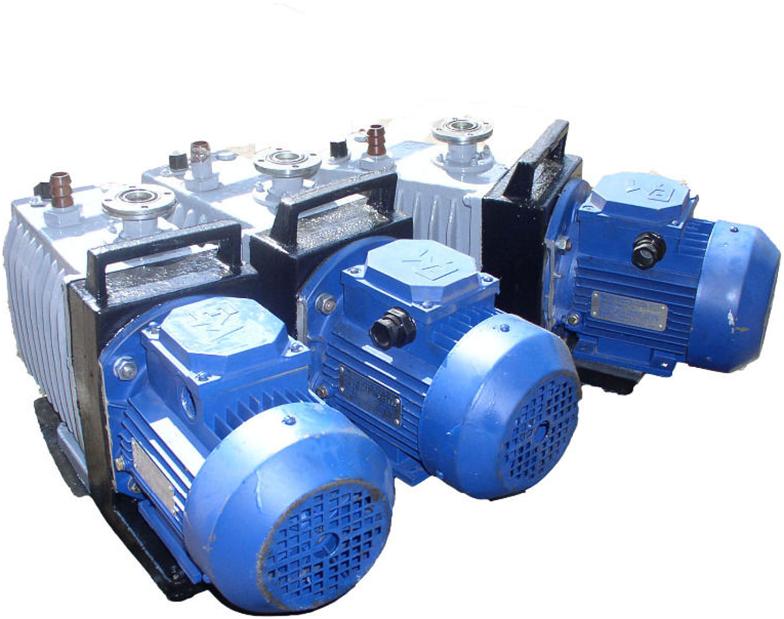

Достоинства пластинчатых насосов
Пластинчатые насосы очень популярны в различных производственных сферах. Причиной популярности шиберных насосов служат следующие причины:
- Коэффициент полезного действия у пластинчатых насосов значительно превышает КПД шестерёнчатых и винтовых насосов, которые очень распространены на российских предприятиях;
- Конструкция шиберных насосов максимально упрощена. За счёт этого она надёжна и долговечна;
- Сбои в работе случаются очень редко;
- Данные насосы прекрасно справляются с перекачиванием абразивных и кристаллизующихся жидкостей;
- При поломке пластин они с лёгкостью заменяются;
- За счёт простоты конструкции, ремонт пластинчатого насоса не требует вмешательства узких специалистов. Практически любой квалифицированный слесарь-ремонтник сможет отремонтировать оборудование, что сэкономит предприятию немало средств;
- Корпус насоса и пластины подбираются именно под то вещество, с которым ему предстоит работать;
- Возможно запускать устройство «на сухую», для создания вакуума;
- Так как многие модели имеют встроенный реверсивный режим работы, это значительно расширяет сферу применения шиберных насосов;
- Насосы имеют невысокий уровень вибрации. По сравнению с большинством насосов другого типа, вибрация у шиберных модификаций меньше на 50%;
- Насосы работают практически бесшумно, что позволяет использовать их в лабораториях;
- Экономия электроэнергии при использовании данного типа насосов снижается на 20-30%. За счёт этого можно снизить себестоимость готовой продукции.
Хотя шиберные насосы и можно использовать на «сухом» ходу, делать это на протяжение длительного времени не рекомендуется. Рабочие части механизма шиберных насосов можно изготавливать из различных материалов. При этом нужно учитывать стойкость данных материалов к рабочим жидкостям, которые предстоит перекачивать данному устройству.
