Вакуумные насосы – их устройство, принцип работы и правильный монтаж

В современной промышленности вакуумные насосы нашли себе широкое применение. Используются они и для бытовых нужд. Существует огромное разнообразие вакуумного оборудования, которое способно работать как независимо, так и в составе целых комплексов.

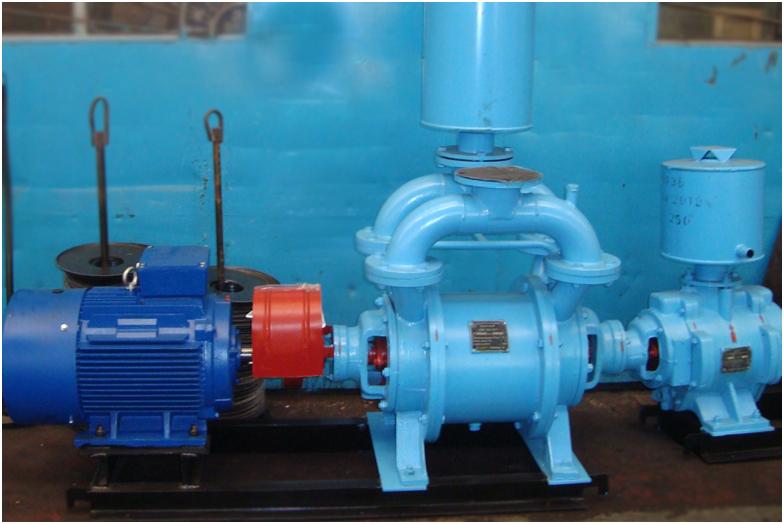

Вакуумные насосы и их особенности

Вакуумные насосы – их устройство, принцип работы и правильный монтаж

В мире существует множество специализированных устройств, предназначенных для того, чтобы создавать vacuum. Самыми популярными из них являются вакуумные насосы. Все эти агрегаты можно условно разделить на следующие типы:

  1. Вакуумные агрегаты;
  2. Вакуумные насосы;
  3. Вакуумные установки.

Основной задачей этих устройств является откачка воздуха, газов различных типов и воды, парогазовых смесей и тому подобных веществ. В промышленности самыми популярными устройствами являются вакуумные насосы различных типов. Все они имеют одну общую черту – откачка происходит очень быстро. Скорость работы вакуумных насосов зависит от их технических параметров.

Принцип работы вакуум насосов

Вакуумные насосы – их устройство, принцип работы и правильный монтаж

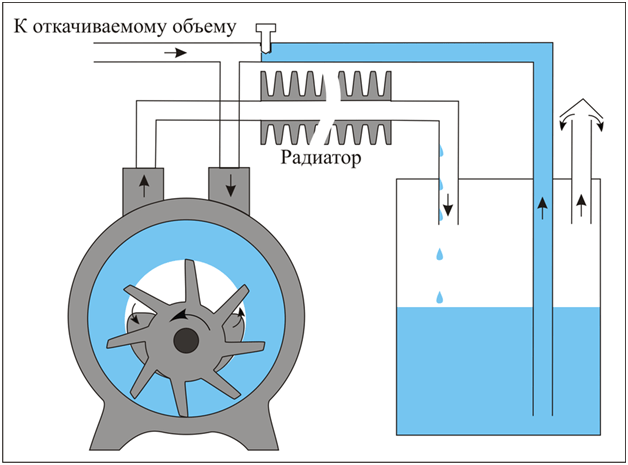

Все вакуумные насосы работают по одному главному принципу, за счёт вытеснения. При откачке вещества вакуумным насосом происходит изменение объёма рабочей камеры. Устройство вакуумного насоса водокольцевого типа состоит в следующем:

  1. Форма промышленного насоса, как правило, цилиндрическая;
  2. Внутри рабочей камеры расположен специфический вал с колесом, который называется импеллером. Этот узел является ключевой деталью всего агрегата;
  3. Колесо, при вращении в корпусе устройства, захватывает своими лопастями воду, в результате чего возникает центробежная сила, которая заставляет воду растекаться по стенкам рабочей камеры;
  4. Образуется специфическое водное кольцо из рабочей жидкости, а внутри образуется вакуум.

После того, как насос будет запущен, он начнёт втягивать в себя воздух или газ, после чего отправлять очищенные потоки в нужном направлении.

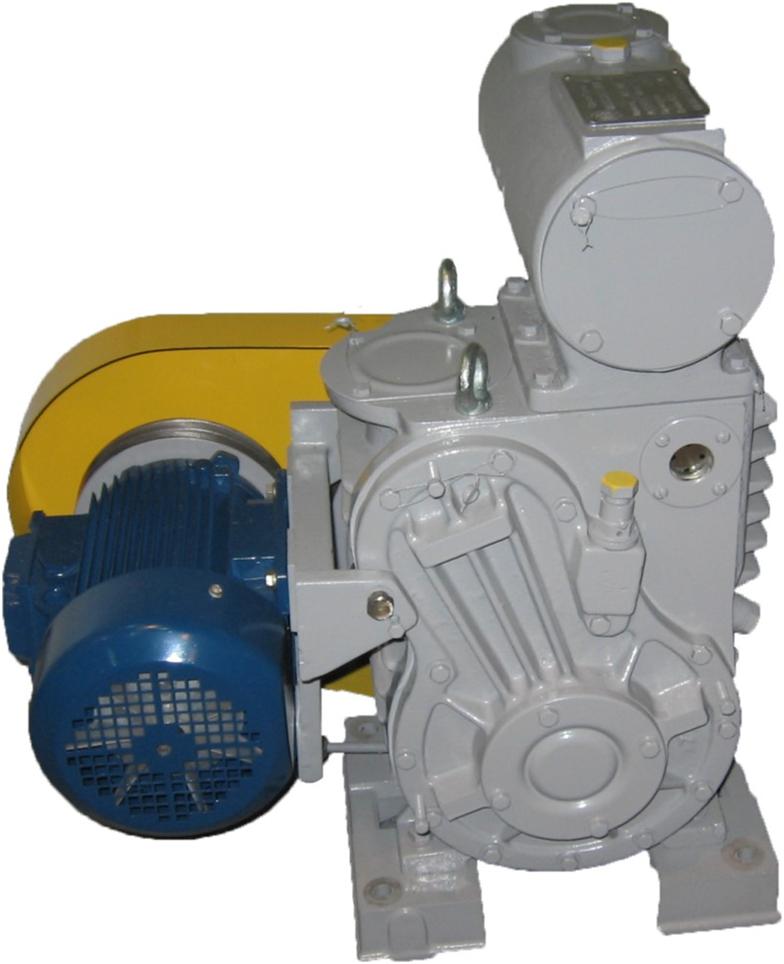

Вакуумные насосы пластинчато-роторного типа работают по другой схеме, так как их конструкция отличается. Вакуумный насос данного типа состоит из следующих узлов:

  1. Корпуса;
  2. Входа и выхода;
  3. Лопастей;
  4. Специального ротора.

Выпускной клапан оборудован масляным уплотнением. Лопасти ротора делят рабочую камеру на два отсека. При включении насоса газ начнёт поступать в расширяющую камеру.

Насос для создания вакуума, область применения

Вакуумные насосы – их устройство, принцип работы и правильный монтаж

Появление вакуумных насосов позволило упростить различные технологические процессы, для которых нужна вакуумная среда. Вакуумные насосы применяются в следующих сферах промышленности:

  1. Защите окружающей среды. Это чрезвычайно широкая сфера, так как многие производства имеют специальные очистные сооружения и контейнеры, которые очищают продукты распада вредных веществ;
  2. Полиграфическое производство. Для подготовки, копирования и сканирования изображений применяются вакуумные насосы различных типов;
  3. В пищевой промышленности востребованность вакуумных насосов чрезвычайно велика. Они используются для обработки и вакуумной упаковки различных продуктов;
  4. В медицинской промышленности. Особой популярностью в медицине пользуются мини-вакуумные приборы;
  5. В химической промышленности вакуумные насосы для перегонки веществ и продуктов распада пользуются огромным спросом. Многие процессы в современной химической промышленности невозможно представить без использования вакуумных систем;
  6. В производстве стекла и керамики часто используют вакуумные контейнеры;
  7. Деревообрабатывающая промышленность.

Кроме промышленности, вакуумные насосы используются в сельском хозяйстве, и даже в быту.

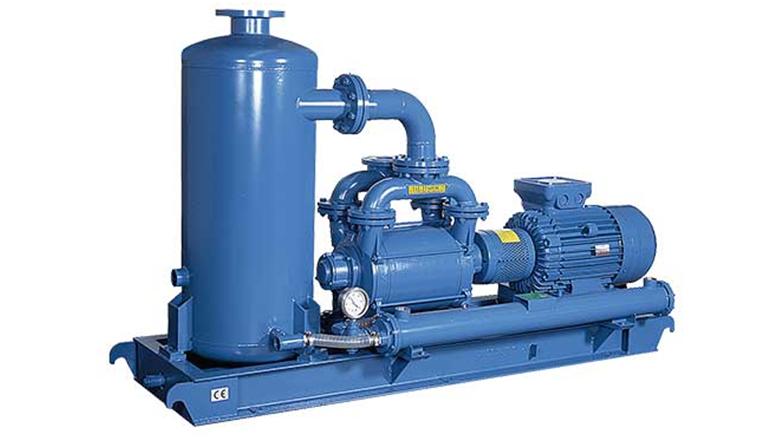

Вакуумные водяные насосы и их характеристики

Вакуумные насосы – их устройство, принцип работы и правильный монтаж

Водяные вакуумные насосы чрезвычайно популярны в промышленности. Они долговечны, просты в обслуживании и обладают широким спектром возможностей. Основные технические характеристики вакуумных насосов данного типа выглядят следующим образом:

  1. Скорость откачки зависит от мощности двигателя вакуумного насоса. Большинство современных моделей способны обеспечить скорость откачки от 1.1м3 в минуту, до 12 и более м3 в минуту;
  2. Мощность двигателей вакуумных водяных насосов варьируется от 4 до 40 кВт, хотя встречаются и более мощные двигатели;
  3. Габариты вакуумных насосов зависят от производительности агрегатов;
  4. Средний вес насосов данного типа стартует от 25 кг и заканчивается 2 000 кг. Хотя встречаются и более тяжёлые насосы.

Сейчас вакуумные водяные насосы широко представлены на рынке вакуумного оборудования. Множество отечественных и зарубежных производителей предлагают своё оборудование, имеющее различные характеристики и назначение. Отечественные насосы способны составить достойную конкуренцию зарубежным аналогам. Благодаря простоте конструкции, долговечности и качественным материалам корпуса, они могут использоваться в самых тяжёлых условиях и любых промышленных и хозяйственных сферах.

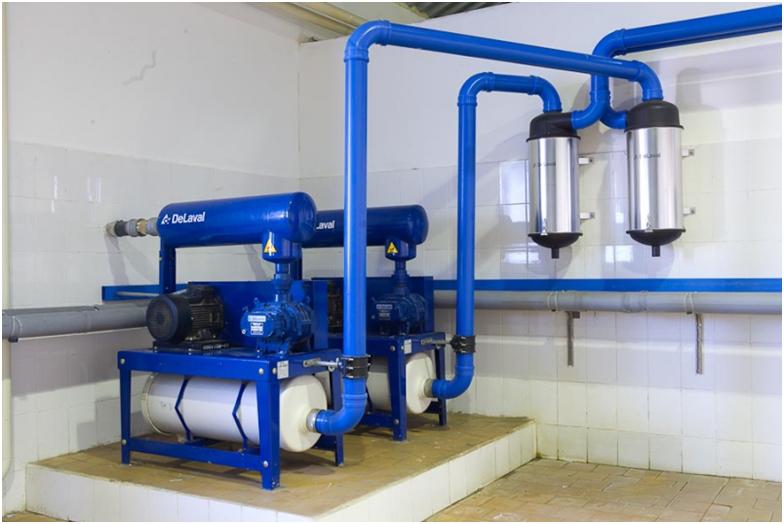

Установка вакуум насоса

Вакуумные насосы – их устройство, принцип работы и правильный монтаж

Монтаж вакуумной установки не представляет собой ничего сложного, но необходимо строго следовать рекомендациям в паспорте изделия. Основные требования при установке вакуумного насоса состоят в следующем:

  1. Насос устанавливается в самом сухом и чистом месте, которое имеется в помещении;
  2. Вакуумный насос нужно устанавливать на фундамент, масса которого должна превышать массу насоса не менее чем в 2-3 раза;
  3. Место для размещения вакуумного насоса должно иметь открытый доступ для проведения работ различного типа;
  4. Температура воздуха в помещении, где устанавливается вакуумное оборудование, должна быть в пределах +5-40 градусов по Цельсию;
  5. Агрегат должен устанавливаться горизонтально, а наличие зазора между опорной поверхностью насоса и основанием. Все крепёжные болты нужно затягивать до упора. Если пренебречь данным требованием, насос будет вибрировать при работе, что может привести к поломкам и повышению уровня шума при работе.

Правильно установленный вакуумный насос будет работать долгое время без поломок. Несмотря на это, визуальный осмотр вакуумного оборудования нужно проводить ежедневно. Особое внимание уделяется крепёжным болтам, если они ослабли, необходимо их затянуть.
