Вакуумный водокольцевой насос ВВН1-12,его характеристики и достоинства

Насосы ВВН используются в промышленности для откачивания воздуха, различных газовых смесей и парогазовых смесей, очищенных от влаги. Данные насосы не предназначены для работы с агрессивными газами.

Основные достоинства вакуумного насоса ВВН1-12

Все насосы ВВН чрезвычайно популярны в промышленности. Вакуумный водокольцевой насос ВВН1-12 является одной из самых популярных моделей в серии. Своей популярность вакуумный насос ВВН1-12 обязан следующим особенностям конструкции:

1. Простейшая конструкция, которая очень надёжна;
2. Ресурс агрегата высокий, что обеспечено минимальным трением деталей во время работы;
3. Насос способен работать в самых тяжёлых условиях, так как малочувствителен к загрязнениям;
4. ВВН1-12 может эксплуатироваться годами без ремонта и технического обслуживания.

Совокупность этих качеств сделало насосы ВВН такими популярными. Кроме того, низкая цена и высокая производительность так же влияет на решение приобрести насосы ВВН.

Водокольцевой вакуумный насос ВВН1-12 предназначается для работы в закрытых агрегатах, предназначенных для откачки воздуха, воду, газов, паров и прочих неагрессивных смесей. Насосы не нуждаются в предварительной очистке поступающих в него газов или жидкостей. ВВН1-12 предназначаются для применения в следующих сферах:

1. Химической промышленности;
2. Пищевой промышленности;
3. Нефтяной, газовой, целлюлозно-бумажной и прочих отраслях.

Благодаря своей надёжности, водокольцевые насосы ВВН могут функционировать в таких условиях, где другие вакуумные насосы быстро выходят из строя.

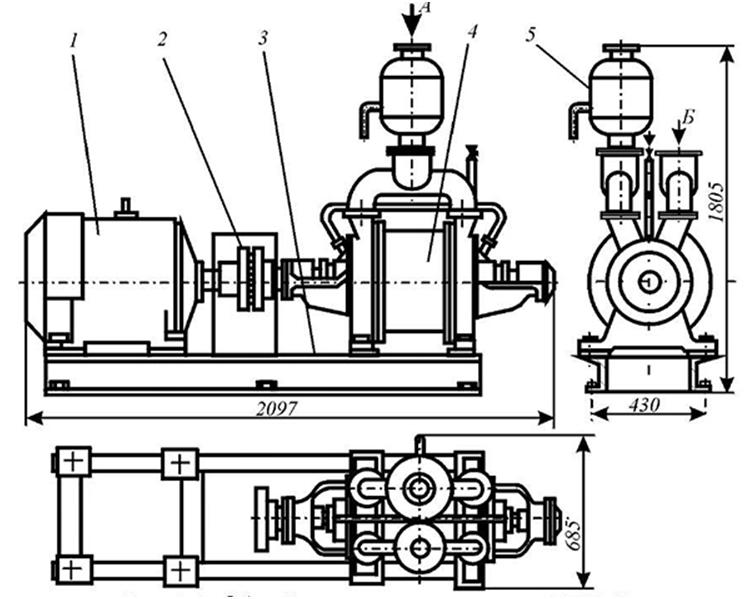

Насос ВВН1-12 , конструкция агрегата

Вакуумный насос ВВН1-12 представляет собой водокольцевой насос простого действия. Принцип работы вакуумного насоса ВВН1-12 реализован следующим образом:

1. Рабочее колесо, которое располагается в корпусе устройства, снабжено лопатками. При запуске насоса колесо начинает вращаться, отбрасывая рабочую жидкость (воду) к стенкам корпуса. Таким образом, создаётся специфическое водяное кольцо;
2. Пространство, которое образуется в результате работы вакуумного насоса между ступицей колеса и водяным кольцом является рабочим объёмом насоса ВВН1-12. За счёт того, что внутренняя поверхность водного кольца касается ступицы, воздух не может перетекать с нагнетательной стороны на всасывающую;
3. Во время первого полуоборота рабочего колеса происходит удаление внутренней поверхности водяного кольца от ступицы, за счёт чего образуется свободное пространство между лопатками рабочего колеса. Это пространство заполняется воздухом через всасывающие окна;
4. Во время второго полуоборота рабочего колеса происходит возвращение внутренней поверхности водяного кольца к ступице, за счёт чего воздух сначала сжимается, а потом вытесняется в нагнетательный патрубок насоса через специальное нагнетательное окно.

Так как при выбрасывании воздуха или газа из насоса выбрасывается большое количество воды, на нагнетательный патрубок в обязательном порядке устанавливается водоотделитель. Данное устройство напоминает вертикальный бачок цилиндрической формы. По самому центру днища бачка идёт отверстие, к которому приварен отрезок трубы. К нижнему концу трубы приварен специальный фланец, за счёт которого происходит крепление с фланцем нагнетательного патрубка вакуумного водокольцевого насоса ВВН1-12. Верхняя крышка бачка имеет отверстие, в котором имеется специальный рефлектор. Через данное устройство воздух выходит в помещение. Бывает так, что выход воздуха в помещение, в котором установлен вакуумный насос, невозможен. В таких случаях нужно вместо рефлектора приварить патрубок, который будет выведен наружу.

Трубка для слива воды в канализацию вварена в нижнюю часть обечайки. Когда вакуумный водокольцевой насос ВВН1-12 прекращает свою работу, оставшаяся в водоотделителе вода сразу сливается в специальную полость лобовины через отверстие в трубе.

Цикл перемещения воздуха или газов из всасывающего патрубка в нагнетательный является непрерывным и равномерным. Чтобы водяное кольцо вакуумного насоса постоянно поддерживалось в нужном объёме, через насос должна циркулировать чистая вода. Кроме того, что она поддерживает постоянный объём водяного кольца вакуумного насоса, она охлаждает трущиеся детали и отводит тепло. Вода подаётся по специальным каналам в камеры гидравлических затворов. Прямо из этих камер вода поступает к ступице рабочего колеса. Благодаря центробежной силе, которая поддерживается в рабочей камере водокольцевого насоса, поступающая вода питает водяное кольцо.

Кроме питания водяного кольца, вода дополнительно проходит через сальники насоса, создавая уплотнения и охлаждая их. Нормально функционирующие сальники должны пропускать воду каплями или тоненькими струйками. Именно по этой причине нельзя плотно затягивать сальники при монтаже водокольцевого насоса.

Нельзя эксплуатировать вакуумные водокольцевые насосы ВВН в пожароопасных и взрывоопасных помещениях. Основные параметры вакуумного насоса ВВН1-12 можно увидеть в следующей таблице:

Показатели надёжности вакуумного насоса ВВН1-12

За годы эксплуатации вакуумные насосы ВВН, и модель ВВН1-12 в частности, доказали свою высокую надёжность и работоспособность. Производитель вакуумных водокольцевых насосов ВВН1-12 приводит следующие показатели рабочего ресурса своего агрегата:

1. Срок службы изделия составляет 9 лет;
2. Ресурс наработки до капитального ремонта – не менее 15 000 часов;
3. Средняя наработка насоса до отказа составляет 3 000 часов;
4. Среднее время для восстановления после отказа – 7 часов;
5. Гарантия составляет не менее 12 месяцев со дня ввода в эксплуатацию.
