Водокольцевые вакуумные насосы ВВН предназначены для создания вакуума в закрытых вакуумных системах. Они могут работать с водой, паром, газами и парогазовыми смесями. Единственным условием является неагрессивность откачиваемых жидкостей. Водокольцевые насосы ВВН способны работать в самых тяжёлых условиях, так как они не требуют предварительной очистки всасываемых жидкостей.

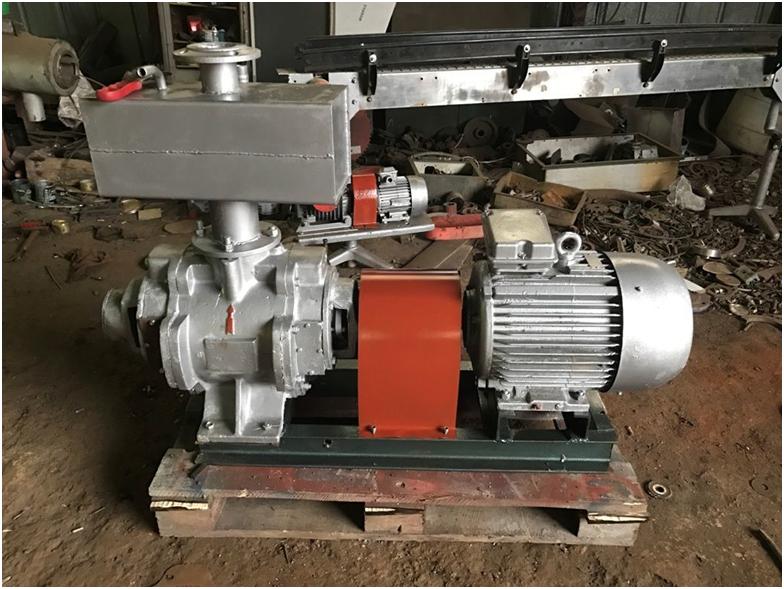

Насос вакуумный водокольцевой ВВН1-3 – особенности модели
Вакуумные водокольцевые электронасосы ВВН очень популярны в промышленности. Модель ВВН1-3 является одной из самых популярных моделей данной серии. Конструкция насосов ВВН проста и надёжна, поэтому водокольцевой агрегат ВВн1-3 обладает следующими качествами:
- Так как в процессе работы детали в насосе подвержены минимальному трению, ресурс агрегата очень велик;
- Конструкторы сделали водокольцевые насосы приспособленными к работе в самых суровых условиях;
- ВВН1-3 сделан так, что практически не нуждается в обслуживании;
- Ремонтировать данные насосы приходится очень редко, но даже в этих случаях процесс ремонта не представляет собой ничего сложного, ввиду простоты конструкции агрегата.
Так как вакуумный водокольцевой насос ВВН1-3 спроектирован для универсальных целей, его можно встретить в следующих отраслях:
- Химическая промышленность;
- Металлургическая промышленность;
- Нефтяная промышленность;
- Пищевая промышленность и прочие отрасли.
Если бы не насосы вакуумные водокольцевые насосы могли работать в среде агрессивных газов, их популярность была бы ещё выше.
Насос вакуумный водокольцевой ВВН1-6, и его отличия от ВВН1-3

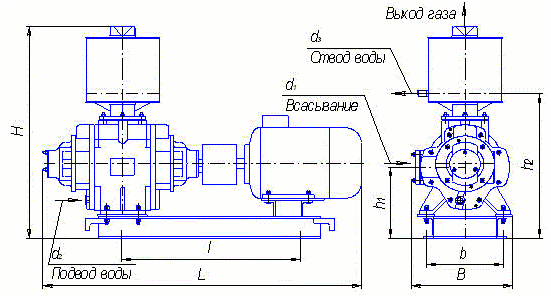

Вакуумные водокольцевые насосы ВВН работают по одному принципу. Чтобы понять отличия двух моделей друг от друга, достаточно сравнить таблицы характеристик вакуумных насосов ВВН1-6 и ВВН1-3. Технические характеристики вакуумного водокольцевого насоса ВВН1-6 выглядят следующим образом:
Марка агрегата | Q, м3/мин | Pв, кгс/см2 | Pо, кгс/см2 | Макс. расход воды, м3/час | Электродвигатель | Габаритные размеры агрегата, мм | ||||
кВт | об/мин | U, В | L | B | H | |||||
ВВН1-6 | 6,2 | 0,4 | 0,055 | 0,7 | 15 | 1500 | 380 | 1435 | 425 | 987 |
Технические характеристики вакуумного водокольцевого насоса ВВН1-3 выглядят следующим образом:
Марка агрегата | Q, м3/мин | Pв, кгс/см2 | Pо, кгс/см2 | Макс. расход воды, м3/час | Электродвигатель | Габаритные размеры агрегата, мм | ||||
кВт | об/мин | U, В | L | B | H | |||||
ВВН1-3 | 3,33 | 0,4 | 0,055 | 0,4 | 7,5 | 1500 | 380 | 1145 | 352 | 747 |
Путём сравнения ТТХ двух водокольцевых насосов можно выяснить, производительность ВВН1-6 в два раза превышает параметры ВВН1-3. Но в экономическом плане выгоднее использовать ВВН1-3, который меньше расходует воды и электроэнергии. Поэтому выбирая вакуумный водокольцевой насос ВВН, нужно ориентироваться на будущие параметры вакуумной насосной системы.
Все приведённые в таблицах параметры будут верны при температуре откачиваемой воды на входе +15°C. Температура откачиваемого газа может быть +20°C. Если температура будет выше приведённых параметров, производительность обоих насосов сильно упадёт.

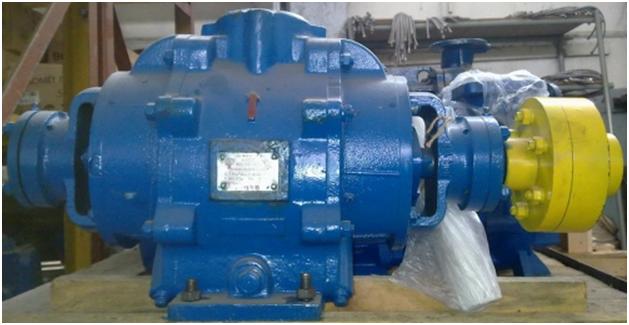

Водокольцевой вакуумный насос ВВН1-3, монтаж устройства
После покупки вакуумного насоса ВВН1-3, его нужно правильно установить. Водокольцевые вакуумные насосы устанавливаются согласно инструкции. Перед установкой ВВН1-3 нужно произвести подготовку к монтажу:
- Освободить агрегат от упаковки и убедиться в отсутствии заглушек на патрубках;
- Проверить все пломбы, особое внимание нужно уделить гарантийным пломбам;
- Удалить всю консервационную смазку с поверхностей насоса. Для этого можно использовать керосин или уайт-спирит.
На этом подготовку к монтажу вакуумного насоса ВВН1-3 можно считать законченной, и можно приступать непосредственно к монтажу. Насос вакуумный ВВН1-3 монтируется по следующему алгоритму:
- Для начала нужно подготовить фундамент, на который будет устанавливаться агрегат. Фундамент заливается в соответствие со строительными нормами;
- Следующий этап заключается в установке специальных фундаментных болтов. Они устанавливаются в фундаментные колодцы и заливаются раствором;
- Следующим этапом монтажа будет установка рамы агрегата. Раму нужно выставить строго горизонтально по уровню;
- Подсоединяются всасывающий и напорный трубопроводы;
- Проверяется вращение вала. Он должен вращаться без заеданий;
- Обязательно нужно провести центрирование валов насоса и двигателя;
- Установить защитный кожух муфты;
- Тщательно уплотнить все фланцевые соединения трубопровода. Для этого используются специальные прокладки. Если пренебречь уплотнением всасывающего трубопровода, невозможно будет получить заявленный уровень вакуума в системе.
После всех этих процедур можно подготавливать вакуумный водокольцевой насос к запуску.
Запуск и техническое обслуживание насоса водокольцевого ВВН1-3
После того, как вакуумный водокольцевой насос подготовлен к запуску, его можно запускать. Электронасос ВВН1-3 запускается по следующему алгоритму:
- Нужно визуально осмотреть сам насос и его двигатель, после чего вручную провернуть рабочий вал насоса;
- Закрывается вентиль на всасывающем патрубке;
- Включается электродвигатель;
- Открываются вентили на трубопроводе подвода воды и на всасывающем трубопроводе.
Хотя водокольцевые вакуумные насосы ВВН1-3 очень надёжны, нужно каждый день в течение работы проверять систему на герметичность соединений. Если наблюдается шум и вибрация, значит вакуумный агрегат нуждается в ремонте. Если это новый насос, возможно, что его просто неправильно смонтировали. В таких случаях рекомендуется останавливать двигатель, и искать причину ненормальной работы вакуумного агрегата.
Под техническим обслуживанием водокольцевого электронасоса, как правило, понимается их разборка-сборка после 2 000 часов работы. Через 1 500-2 000 часов работы нужно проверять наличие необходимого количества смазки в подшипниках. При разборке-сборке нужно тщательно очистить все внутренние поверхности вакуумного насоса. Если пренебрегать процедурой очистки, это сначала приведёт к снижению характеристик вакуумного насоса, а потом и к его поломке.
Вакуумные водокольцевые электронасосы ВВН1-3 и другие насосы из линейки ВВН можно приобрести в Москве в нашей фирме. Кроме того, наша компания может предложить любое вакуумное оборудование в широком ценовом диапазоне.
