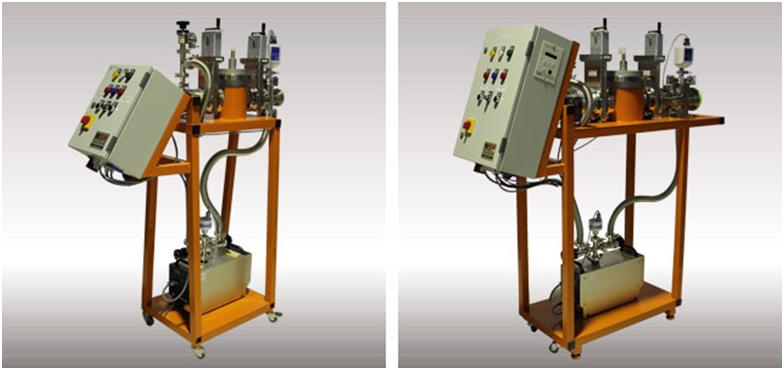

Откачные вакуумные посты представляют собой высоковакуумные системы, которые собираются на одном общем основании. Стандартная комплектация откачного вакуумного поста состоит из турбомолекулярного насоса, форвакуумного насоса и контроллера, который служит для управления. В зависимости от предполагаемых задач, которые будет решать откачной пост, подбирается индивидуальная комплектация приборов.
Особенности откачных постов
На откачные посты различных конфигураций устанавливаются турбомолекулярные насосы, мощность которых бывает в диапазоне от 42 л.с. до 400 л.с. Только после выбора подходящего для конкретных задач турбомолекулярного насоса нужно выбирать оборудование форвакуумного типа. В качестве насоса для форвакуумной откачки можно выбрать следующие виды насосов:
- Спиральный насос;
- Диафрагменный насос;
- Пластинчато-роторный насос.
Если выбор остановится на пластинчато-роторной модели, то в обязательном порядке нужно установить фильтр масляного тумана. Так же при выборе данной модели насоса нужно установить отсечной электромагнитный клапан. Данный клапан должен быть установлен между форвакуумным и турбомолекулярным насосом. В случае установки спирального насоса, также нужно устанавливать электромагнитный клапан.
Достоинства откачных вакуумных постов

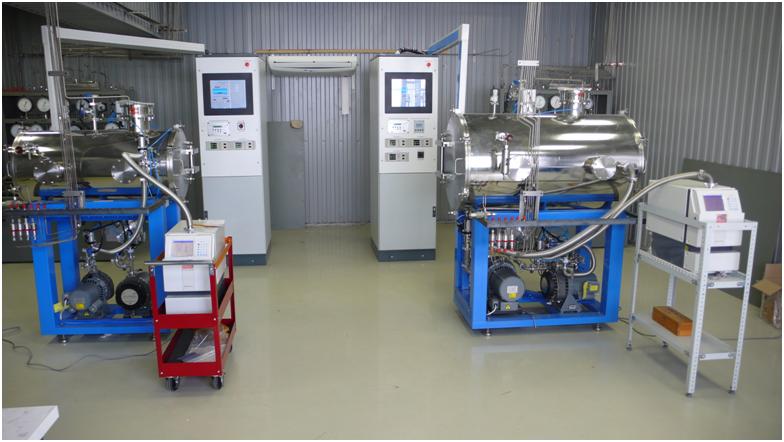

Вакуумные откачные посты с каждым годом становятся популярнее. Многие новые предприятия стараются установить именно такую систему. В процессе модернизации предприятия тоже стараются использовать при откачке системы подобного типа. Вакуумные посты для откачки обладают следующими преимуществами:
- Данная система уже собрана и готова к работе. Достаточно её только подключить;
- Если использовать в качестве форвакуумных насосов безмасляные модели, то откачка будет сухой и безмасляной;
- Турбомолекулярные и форвакуумные насосы, которые входят в состав откачных постов, просты в обслуживании и позволяют пользователю самостоятельно производить сервисное обслуживание и мелкий ремонт;
- Работа откачного вакуумного поста происходит за счёт контроллера. Это позволяет не только управлять работой всех систем, но и осуществлять контроль всех рабочих параметров;
- Новейшие откачные вакуумные посты снабжены программным обеспечением, с помощью которого можно осуществлять удалённое управление оборудованием.
Совокупность вышеперечисленных параметров обеспечило откачные вакуумные посты такой популярностью.
Турбомолекулярные откачные посты CDK
Откачные турбомолекулярные посты CDK являются компактными агрегатами, которые полностью готовы к работе в промышленных и лабораторных условиях. Их главным предназначением является получение высокого и сверхвысокого вакуума. Всё оборудование откачных постов серии CDK тщательно подобрано для того чтобы обеспечить эффективную работу. Посты данной серии чрезвычайно надёжны и неприхотливы в работе. Стандартное оборудование для создании вакуума и откачки серии CDK состоит из следующих агрегатов:
- Турбомолекулярного гибридного насоса;
- Сухого мембранного насоса для создания форвакуумной среды;
- Электромагнитного клапана, который находится в форвакуумной линии;
- Датчика давления;
- Блока питания для всей системы;
- Системы воздушного охлаждения принудительного характера;
- Системы автоматизированного управления работой всех систем откачного поста;
- Набора вспомогательных узлов и систем.
Особенностью вакуумных откачных постов данной серии является система, которая может отключать форвакуумный насос, исходя их параметров давления в линии. После того, как форвакуумный насос отключается, электромагнитный клапан в линии закрывается. Так как откачной пост может работать с отключенным продолжительное время форвакуумным насосом, это даёт следующие преимущества при откачке:
- Форвакуумный насос получает более высокий уровень рабочего ресурса. Его возможности работать без обслуживания легко достигают 10 000 рабочих часов;
- Уровень шума при работе откачного поста снижается;
- Агрегат работает с минимальной вибрацией;
- Экономия электроэнергии.
Благодаря своим особенностям, турбомолекулярные посты CDK для создания вакуума обладают рядом преимуществ:
- Только сухая безмасляная откачка;
- Способность долгое время работать без обслуживания;
- Система, позволяющая отключат форвакуумный насос в процессе работы откачного поста;
- Низкие параметры энергопотребления;
- Минимальный уровень вибрации и шума при работе;
- Мощный корпус из металла;
- Рукоять для переноски;
- Возможность производить запуск и остановку оборудования за счёт нажатия единственной кнопки.
Особенности турбомолекулярных откачных постов STP

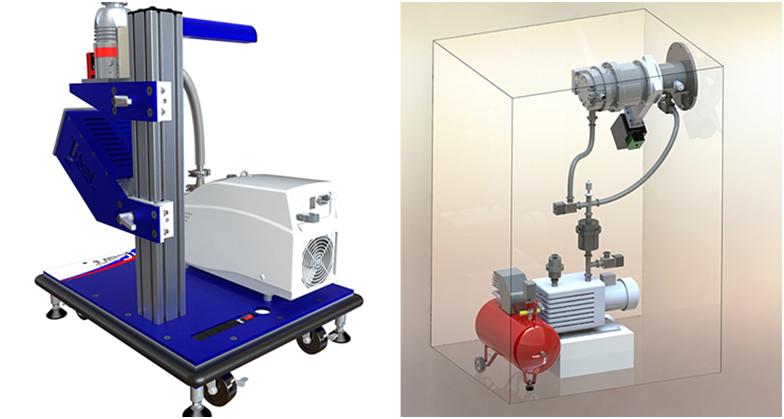

Откачные посты серии STP являются высокопроизводительным оборудованием, предназначенным для получения высокого вакуума. Они отличаются высокой скоростью откачки в области предварительного разряжения. Посты для откачки серии STP состоят из следующих узлов:
- Гибридного турбомолекулярного насоса;
- Стенда. Стенды могут быть различных типов. В зависимости от этого, они могут комплектоваться различными типами форвакуумных насосов. Это могут быть как безмасляные насосы мембранного типа, так и маслоуплотняемые насосы пластинчато-роторного типа;
- Форвакуумная линия имеет электромагнитный клапан;
- Передвижной платформы, которая имеет профильную алюминиевую колонну, оснащённую различными крепёжными элементами.
При монтаже турбомолекулярного насоса, вакуумных датчиков и контроллера на алюминиевой профильной опоре, нужно обязательно соблюдать оптимальную рабочую высоту. Сама центральная опора должна быть прочно и надёжно зафиксирована на передвижной платформе. На этой же платформе закрепляется форвакуумный насос. За счёт мобильности вакуумных откачных постов STP, их можно размещать в непосредственной близости от места работы, поэтому надобности в длинных патрубках не существует. Турбомолекулярные насосы, которые включены в откачные посты STP являются насосами сухого типа, поэтому вырабатываемый ими вакуум чистый и свободный от углеводородов.
Купить откачные вакуумные посты можно в Москве. Наши высококвалифицированные специалисты подберут оборудование, которое окажется наиболее эффективным в конкретной ситуации.
