Гелиевые течеискатели являются самым лучшим оборудованием для поиска утечек в вакуумных системах. Гелий является лучшим газом для этих целей, так как он инертен, нетоксичен, не воспламеняется. Благодаря тому, что размер атома гелия минимален, он с лёгкостью проходит через утечки.

Гелиевый течеискатель и его строение

Гелиевые течеискатели, различные модели и способы работы с ними

Детекторы утечек гелия, которые известны как гелиевые течеискатели, давно уже широко используются специалистами по ремонту вакуумных систем. С его помощью даже не профессионал может с лёгкостью обнаружить протечку. Для этого достаточно ввести гелий, который является газовым индикатором, в испытательную часть, соединённую с детектором утечки гелия. Когда гелий найдёт утечку и начнёт проходить через неё, будет проходить через систему, в результате чего счётчик будет отображать парциальное давление. Гелиевые течеискатели являются достаточно сложными устройствами, и состоят из следующих узлов:

  1. Спектрометра, который нужен для точного определения массы гелия;
  2. Специальной вакуумной системы, которая служит для поддержания рабочего давления в спектрометре;
  3. Насоса механического типа;
  4. Специальных клапанов, которые нужны для регулировки различных процессов. Это помогает быстро обнаружить неполадку в вакуумной системе;
  5. Усилитель сигнала, и измерительная аппаратура, которая позволяет контролировать выходящий через протечку сигнал;
  6. Элементы управления течеискателем;
  7. Источник питания;
  8. Крепления.

Существуют различные гелиевые течеискатели, которые могут отличаться друг от друга комплектацией, ценой и точностью снятия показаний при проведении профилактических работ.

Самые популярные модели гелиевых течеискателей

Гелиевые течеискатели, различные модели и способы работы с ними

Современная промышленность выпускает множество видов различных течеискателей. Одним из самых распространённых и популярных устройств подобного типа Масс-спектрометрический гелиевый течеискатель МС-4. Купить данную модель можно в Москве. Для этого достаточно связаться с нашими специалистами и сделать заказ.

С помощью масс-спектрометра можно с лёгкостью обнаружить утечку в вакуумной системе. С помощью гелиевого течеискателя можно обнаружить утечку как снаружи, так и внутри вакуумной системы. Для того чтобы протестировать участок вакуумной системы на наличие течи, его достаточно подключить к детектору и заполнить гелием. Газ будет перетекать из тестируемого участка в детектор, где его парциальное давление будет измерено и отображено на экране устройства. Работа течеискателя строится на следующих принципах:

  1. Гелиевые ионы ускоряются и разделяются в магнитном поле;
  2. За счёт установленного детектора ионный ток преобразуется в электрический;
  3. Электрический ток ускоряется, в результате чего он начинает отображаться на экране устройства;
  4. По показаниям измеренного электрического тока можно определить параметры утечки.

Гелиевый течеискатель МС-4 давно уже используется специалистами по ремонту вакуумных систем. Приобрести его можно в Москве. Наши специалисты помогут подобрать гелиевый течеискатель и обучат основам работы с ним.

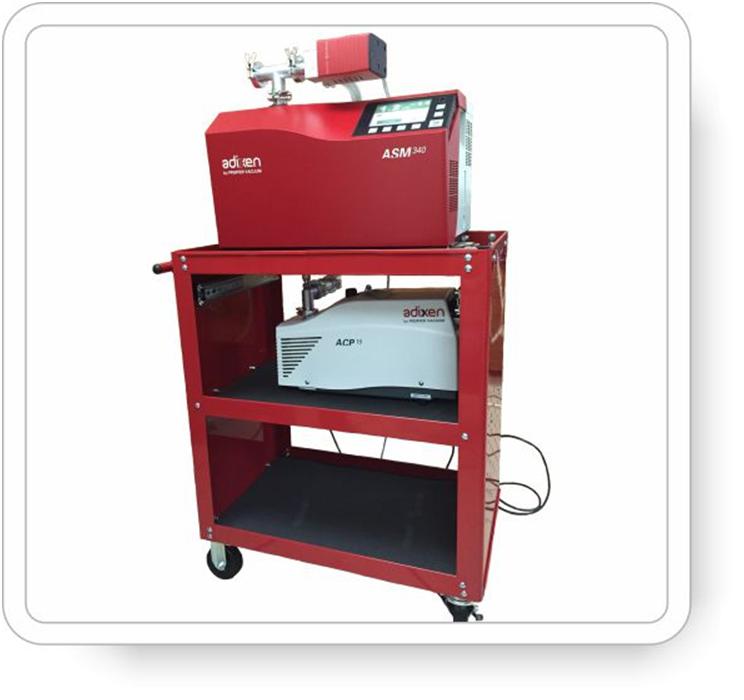

Гелиевые течеискатели серии ASM так же чрезвычайно популярны на российском рынке. Все они соответствуют международным стандартам качества и бывают как портативными, так и стационарными. Как правило, в производстве используются переносные компактные течеискатели. Все они способны определить утечку с высокой точностью и обладают небольшим весом, что помогает при их транспортировке.

Одними из самых популярных моделей ASM являются ASM-192 и ASM-1002. Данные устройства отличаются высокой точностью измерений, поэтому применяются во время испытаний вакуумных систем на герметичность, и в медицине.

Как обнаружить протечку с помощью гелиевого течеискателя

Гелиевые течеискатели, различные модели и способы работы с ними

С помощью гелиевого течеискателя можно быстро и эффективно обнаружить утечку в вакуумной системе. На сегодняшний день данное оборудование является лидером среди приспособлений для проверки герметичности под вакуумом. Газ гелий, который используется в течеискателях, состоит из лёгких молекул. В вакуумных испытаниях диапазон обнаружения гелия может составлять 10-2 и 10-13 Па м3/с. Если в процессе испытаний будет обнаружена утечка гелия, это сразу же отобразится на экране устройства.

До появления автоматических течеискателей утечка гелия проверялась с помощью ручного метода опрыскивания. Современные системы обнаруживают утечку в автоматическом режиме, предоставляя полные данные об этой проблеме на экран.

Испытываемые участки можно с гелием можно тестировать как с помощью вакуумного внешнего способа, так и с помощью внутреннего способа, в котором используется испытание давлением. Метод обнаружения утечки выбирается в зависимости от условий, в которых работает деталь, которая проверяется на наличие утечки. Процесс вакуумного тестирования с внешней и внутренней стороны нужно рассмотреть подробнее.

Тестирование с внешней стороны производится при вакуумных испытаниях. Для этого испытываемую часть нужно подвергнуть высокому или низкому вакууму. При этом нужно использовать ресурс отдельной насосной системы. Для того чтобы найти утечку, в испытуемую деталь нужно ввести гелий. Для этого нужно использовать специальный зонд.

Для того чтобы провести испытание под внутренним давлением, нужно герметизировать испытуемую часть с помощью гелия или гелиево-воздушной смеси. Для обнаружения утечки нужно тщательно просканировать деталь с помощью прибора, который подключается к детектору утечки. Если использовать подобные методы для выявления утечек, можно получить более полную информацию о них.

Купить гелиевые течеискатели можно в Москве, посетив нашу фирму. Предварительно, можно посетить наш официальных сайт, на котором предоставлена подробная информация о всех имеющихся в продаже гелиевых течеискателях. Позвонив по телефону, вы получите подробную консультацию по интересующему вас товару. Кроме продажи, наша компания предоставляет услуги по полному сервису гелиевых течеискателей и других вакуумных систем. Кроме течеискателей, у нас можно приобрести практически любое вакуумное оборудование и вакуумную арматуру к нему.
