Течеискатели являются специфическими приборами, предназначенными для обнаружения утечек жидкости или газов в различных трубопроводах, резервуарах, ёмкостях для хранения и различных вакуумных системах. Независимо от типа своей конструкции, все течеискатели имеют единый принцип работы. Они находят дефектный участок за счёт обнаружения выделений в атмосферу или грунт газов или жидкостей.
Принципы работы и виды течеискателей
Современные течеискатели способны в максимально короткое время установить дефектный участок трубопровода, где подозревается наличие протечек. Течеискатели настолько точные, что определяют протечку вне зависимости от следующих факторов:
- Глубины залегания трубопровода;
- Давления в системе;
- Температуры жидкостей или газов;
- Других рабочих характеристик откачиваемых или перекачиваемых веществ.
Течеискатели применяются как на различных ремонтных и эксплуатационных организациях, так и на крупных предприятиях, где имеется множество различных вакуумных систем. В основном течеискатели используются в следующих сферах:
- Водоснабжение;
- Газораспределение;
- Отопление;
- Обслуживание нефтепроводов и газопроводов.
Все течеискатели делятся на несколько категорий, так как они используют различные методы обнаружения протечек:
- Акустические течеискатели;
- Ультразвуковые течеискатели;
- Логгеры гула;
- Вакуумные течеискатели;
- Люминесцентные концентраторы.
Акустические течеискатели работают за счёт использования звуковых волн. Устройство фиксирует звуки, которые появляются в дефектных местах трубопровода. Данный прибор оснащён высокочувствительными микрофонами, которые работают в паре с микросхемами, которые преобразуют звуковой сигнал. С помощью фильтров акустический течеискатель преобразует высокочастотный сигнал в низкочастотный. Как правило, акустические агрегаты используются для обнаружения газовых утечек.

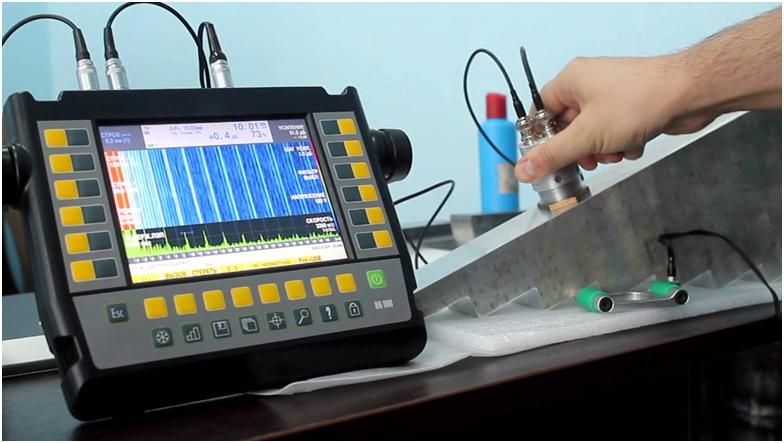

Ультразвуковые течеискатели, как правило, используются для проверки сварных швов в трубопроводах и запорной арматуре. Принцип действия течеискателей ультразвукового типа строится на принципе улавливания колебаний стенок в местах утечек. Устройство снабжено вибрационными детекторами, которые способны преобразовать полученные колебания в импульсы электрического типа. Для того чтобы быстро и эффективно обнаружить утечку, на трубопровод часто помещают ряд датчиков, с помощью которых можно значительно быстрее найти возможную утечку.
Логгеры гула. Данные течеискатели по-другому называются регистраторами гула. Данные системы работают в постоянном режиме. Они отслеживают систему на наличие в ней протечек. В случае обнаружения неисправностей, система по каналам GSM передаёт информацию в приёмный блок.
Вакуумные течеискатели работают за счёт пузырькового способа определения течей. Самым простым способом выявления утечки является нанесение мыльного раствора на обследуемый участок трубопровода. Если в трубах отсутствует давление, то его создают с помощью вакуумного насоса. Чтобы обнаружить место утечки, достаточно проследить за мыльной субстанцией, которая в месте утечки будет пузыриться или деформироваться.
Люминесцентные концентраторы часто используются в закрытых системах. В основе их работы использование светящейся жидкости под названием люминофор. Для того чтобы обнаружить утечку, достаточно просто добавить люминофор в рабочую жидкость. В месте утечки её можно потом увидеть на поверхности с помощью ультрафиолетовой лампы. Часто данный метод используется в машиностроении. Достаточно добавить люминофор в масло, чтобы потом обнаружить протечку по жёлтому свечению в свете ультрафиолетовой лампы.
Течеискатели анализаторы газа и их разновидности
Все течеискатели анализаторы газов работают за счёт использования масс-спектрометрического метода. Именно за счёт использования данного метода можно быстро проверить герметичность системы или обнаружить утечку. Течеискатели данного типа бывают гелиевыми и галогенными.

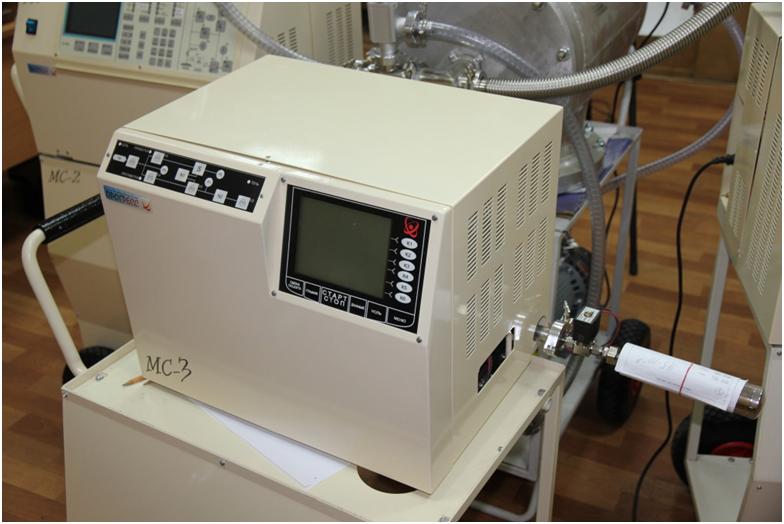

Гелиевые течеискатели работают за счёт улавливания гелия через утечку в вакуумной системе. Для улавливания гелия служит спектрометр. Большинство гелиевых течеискателей являются высокотехнологичными компьютерными системами, работающими в автоматическом режиме. В автоматическом режиме гелиевый течеискатель способен быстро и эффективно найти течь с помощью щупа, обдува или вакуумной камеры. Кроме автоматического режима, гелиевые течеискатели могут работать в режиме ручного управления.
Гелий является универсальным газом, который применяется для быстрого и эффективного обнаружения утечек. Благодаря своей лёгкости, летучести и высокой проницаемости, гелий отлично улавливается в масс-спектрометре.
Другим популярным типом анализаторов газов является галогенный течеискатель. Стандартный агрегат состоит из датчика в виде щупа и обрабатывающего блока. В датчике имеется специальный элемент, который улавливает галоиды. Современные галогенные течеискатели работают по следующему алгоритму:
- В датчике имеется специальный диод, который имеет анод. Навитый на трубку из керамики;
- Во время работы газ нажинает прогоняться через нагретый анод;
- За счёт этого эмиссируются электроны, которые улавливаются коллектором;
- Ток передаётся коллектором и отправляется стрелочному индикатору. Для надёжности и долговечности, предусмотрен звуковой сигнал, который дублирует показатели прибора.
Купить течеискатели в Москве
В настоящее время российский рынок вакуумного оборудования предлагает множество моделей течеискателей различных модификаций. Зарубежные производители предлагают своё оборудование, которое проверено временем, но имеет достаточно высокую стоимость. Отечественные производители тоже предлагаю широкий спектр течеискателей, которые стоят значительно дешевле. У покупателей высоким спросом пользуются гелиевые и галогенные течеискатели.
Традиционно, самый широкий выбор течеискателей различных моделей представлен в Москве. Обратившись в нашу компанию, вы получите подробные консультации по любой заинтересовавшей вас модели течеискателя. Обращаясь к профессионалам, можно быть уверенным, что они посоветуют именно то оборудование, которое будет эффективно выполнять возложенные на него задачи в каждой конкретной ситуации.
