Вакуумные клапаны используются во многих сферах современной жизни. Чаще всего они встречаются на производствах, где используются в различных системах для транспортировки газов и химических жидкостей. В быту вакуумные клапаны встречаются в водопроводных системах. Вакуумные клапаны небольших размеров можно найти в автомобилях, где они используются в тормозных системах. В вакуумных насосах клапаны часто используются в сочетании с автоматикой или гидроаккумуляторами.

Клапаны для вакуумного насоса и их конструкция

Клапаны вакуумного насоса, конструкция и типы устройств

В вакуумных насосах используются обратные клапаны. Несмотря на то, что внешне эти элементы выглядят достаточно просто, они являются достаточно сложными устройствами. Иногда можно встретить такие понятия, как запорные вентили и запорные клапаны. Хотя некоторые считают их разными элементами, на самом деле вентиль и клапан это одно и то же, просто в быту употребляется и то и другое название.

Обратный клапан на вакуумном насосе состоит из следующих частей:

  1. Корпуса цилиндрической формы из металла;
  2. Запорной части;
  3. Рабочего органа, который представлен золотником и прочими сопутствующими элементами.

Корпус устройства выполнен из металлического сплава. Его состав зависит от среды, в которой планируется использовать клапан. Обычно корпус делают из латуни, бронзы, стали или чугуна. Корпус обратного клапана внешне представляет собой цилиндр, оснащённый по краям резьбой для врезки в трубопровод. Часто края устройства имеют специальные отверстия для болтов или винтов. Часто корпус клапана оснащается резиновыми уплотнителями специальной конструкции, которые препятствуют малейшим утечкам жидкости в ходе эксплуатации вакуумных систем.

Внутри корпуса обратного клапана располагается рабочий орган, состоящий из золотника, который насажен на шток, двух дисков и прокладки между ними. Диски и золотник, как правило, делают из цинка или меди. Иногда для изготовления данных элементов используются различные нейтральные полимерные материалы. Для того чтобы клапан мог возвращаться в своё седло, на шток под дисками установлена возвратная пружина. Пружины вьются из лучших сортов пружинной стали.

Обратный клапан для вакуумного насоса, принцип действия

Клапаны вакуумного насоса, конструкция и типы устройств

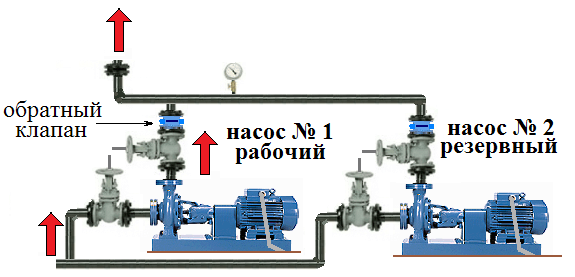

Обратный клапан в конструкции вакуумного насоса играет очень важную роль. Именно он регулирует давление внутри трубы и предотвращает возврат жидкости назад в источник. Если бы обратного клапана не было, то после остановки вакуумного насоса большой объём жидкости мог бы вернуться обратно в источник, из которого он был откачан. Это раскрутило бы рабочее колесо в обратном направлении, что конструкцией вакуумного насоса не предусмотрено. В лучшем случае, насос после этого потеряет часть своей производительности, в худшем – выйдет из строя. Благодаря обратному клапану после отключения вакуумного насоса происходит перекрывание трубы, благодаря чему жидкость не может возвратиться обратно в источник забора.

Вакуумный клапан регулирует давление в системе следующим образом:

  1. Сразу после начала работы вакуумного насоса создаётся область разрежённого давления. За счёт этого происходит всасывание жидкости внутрь линии;
  2. Когда жидкость интенсивно движется, образуется напор, благодаря которому происходит давление на диски запорного элемента возвратного клапана;
  3. За счёт сокращения пружины клапан поднимается в седло, и жидкость начинает беспрепятственно поступать в систему;
  4. Когда вакуумный насос отключается, давление внутри трубы ослабевает;
  5. Давление на диски клапана уменьшается, и пружина разжимается, возвращая тарелки на своё место;
  6. Клапан перекрывает ход жидкости в обратном направлении.

Большинство вакуумных насосов имеют возвратные клапаны в базовой комплектации, но встречаются модели, для которых вакуумные клапана приходится приобретать отдельно и врезать в трубопровод.

Различные типы обратных вакуумных клапанов

Клапаны вакуумного насоса, конструкция и типы устройств

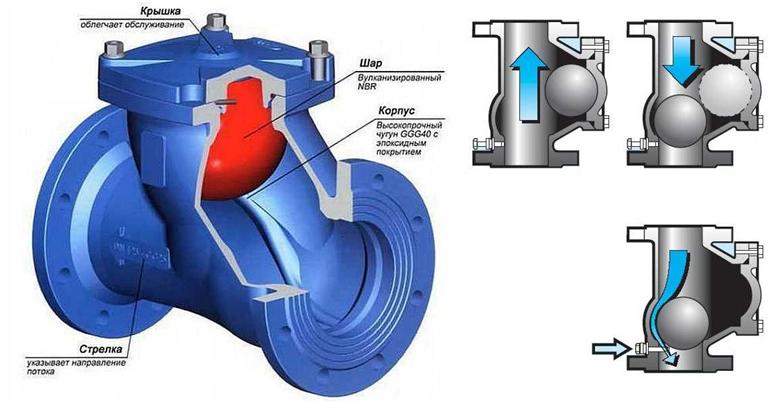

Рассмотренный выше обратный клапан является самым распространённым типом устройств в данной категории. Существует ещё несколько видов устройств, имеющих некоторые конструктивные отличия между собой. В вертикальных линиях трубопроводов часто применяются шариковые клапаны. У них вместо золотника используется шарик. При такой конструкции надобность в штоке отпадает, так как шарик может удержаться в суженом канале самостоятельно. При повышении напора жидкости шарик в клапане выталкивается, обеспечивая жидкости беспрепятственное прохождение по трубопроводу. Когда напор жидкости падает после завершения работы вакуумного насоса, шарик возвращается в исходное положение за счёт воздействия на него пружины.

Клапаны подъёмного типа имеют высокие пропускные способности. Данный тип клапанов в качестве рабочего органа использует диск, но он закрепляется одной пружиной специальной конструкции в верхней части корпуса. Данный вакуумный клапан работает следующим образом:

  1. При включении вакуумного насоса давление в трубопроводе повышается;
  2. Пружина клапана деформируется, и диск начинает подниматься к верхней части корпуса;
  3. Диск находится в поднятом положении, пока насос работает и создается напор жидкости;
  4. После того, как напор жидкости ослабевает, пружина возвращает диск на место, закрывая обратный ход жидкости.

Самым главным недостатков обратных клапанов подобной конструкции является громкий хлопок во время возврата пружины на своё место.

Возвратные клапаны для промышленных вакуумных систем, как правило, отличаются более сложной конструкцией. Так как промышленные вакуумные установки работают с большими объёмами жидкостей, диаметр канала у клапанов для промышленных систем составляет не менее 1,5 дюйма.

Установка клапана вакуумного насоса

Клапаны вакуумного насоса, конструкция и типы устройств

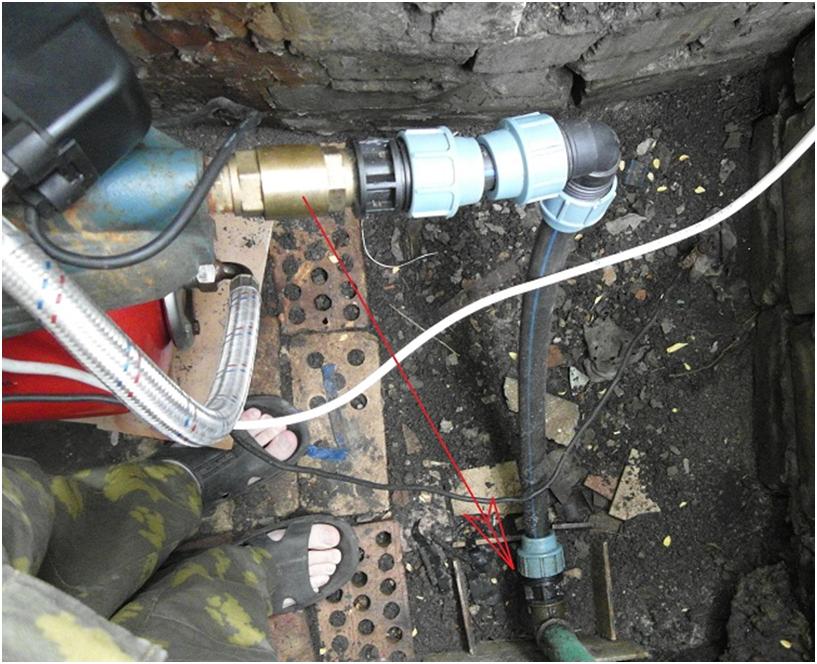

Так как вакуумные вентили чаще всего идут в комплекте с вакуумными насосами, их не нужно останавливать отдельно. Если же всё же приходится отдельно устанавливать обратные клапаны, то для насосных станции лучшим местом для размещения будет участок перед гидроаккумулятором. Это поможет предотвратить холостой ход насоса и его поломки.

Вакуумные клапаны и другие элементы вакуумных систем можно приобрести в Москве у нашей фирмы. Опытные специалисты помогут выбрать элементы для вакуумных систем в соответствии с вашими запросами. Обращаясь к проверенному продавцу, вы избавитесь от проблем связанных с эксплуатацией некачественных вакуумных систем, которые предлагают некоторые недобросовестные фирмы.
