Вакуумная арматура, её особенности и разновидности

Вакуумная арматура представляет собой большую группу специальных устройств, которые являются частью конструкции вакуумных аппаратов.

Вакуумная арматура и её виды

В группу вакуум арматуры входят следующие устройства:

1. Запорные краны различного типа. Это ручные, пневматические, электрические и электрические устройства;
2. Игольчатые и клапанные натекатели;
3. Проходозапорные затворы;
4. Смотровые окошки;
5. Электрические вводы и прочие подобные устройства.

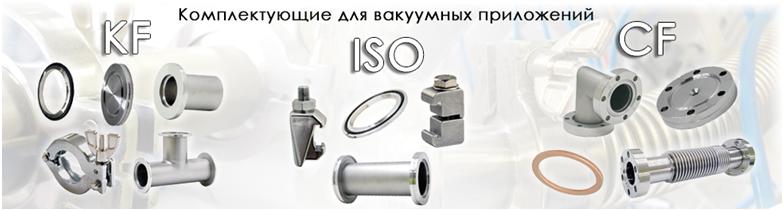

Вся вакуум арматура производится в международных стандартах KF (Kwik-FlangeTM) и ISO-K/ISO-F. Все виды вакуумной арматуры можно приобрести в нашей компании в Москве.

Арматура стандарта KF сделана по принципу соединений быстроразъёмного типа. Такое оборудование нужно использовать для трубопроводных систем небольшого диаметра. Для изготовления арматуры KF используется специальный алюминиевый сплав по госту ГОСТ АДЗЗ-Т1/ANSI A6061-T6 или нержавеющая сталь по ГОСТ 08Х18Н10/AISI 304. Для уплотнения межфланцевых соединений используется резина, медь или фторэластомер.

Запорная вакуум арматура, которую можно купить в Москве у нашей компании, предназначается для отсекания движения газообразных смесей в вакуумных магистралях различного типа. Магистрали могут быть как с электромеханическим, так и с ручным управлением.

Для того чтобы соединять различные элементы в вакуумных магистралях, используются фланцы. Данные фланцы между собой уплотняются специальными прокладками. Все уплотнительные прокладки изготавливаются из двух типов материалов:

1. Прокладки стандарта KF изготавливаются из специальной фторкаучуковой резины;
2. Прокладки стандарта CF делают из бескислородной меди.

Для дистанционного управления вакуумных магистралей служит арматура с электромеханическим приводом. С её помощью можно совершать следующие действия:

1. Открывать и закрывать вакуумные магистрали;
2. Регулировать газовые потоки и контролировать их текущее состояние;
3. Диагностировать вакуумные магистрали.

Электромеханическая арматура в системе вакуум магистралей является полноценным исполнительным механизмом.

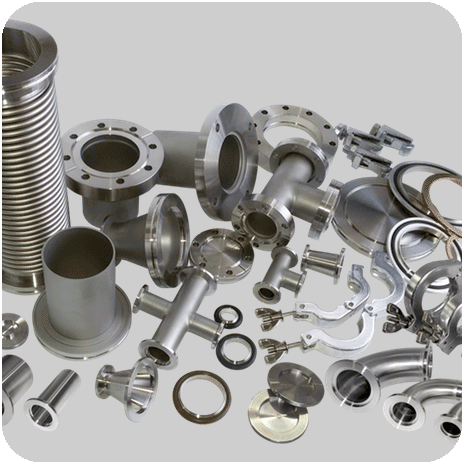

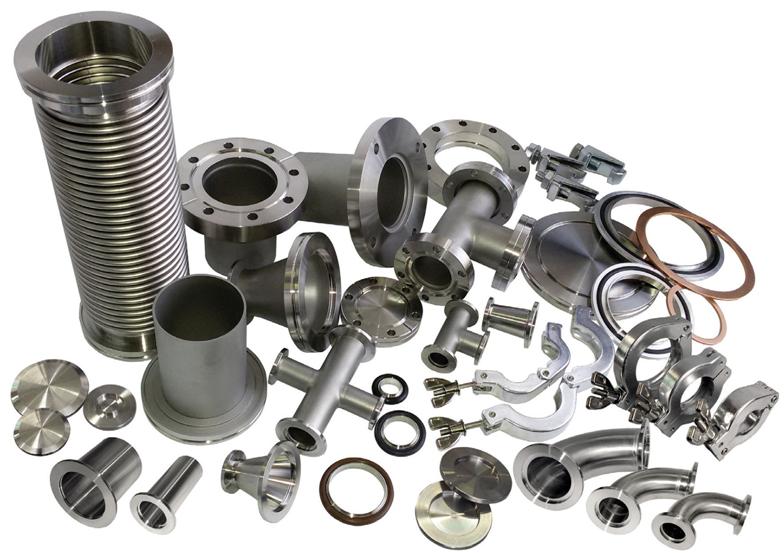

Вакуумная арматура KF

Вакуумная арматура международного стандарта KF является самой популярной и востребованной в большинстве соединений современных вакуумных агрегатов. Чтобы герметично соединить два фланца стандарта KF, используется два типа металлических колец. Это центрирующее кольцо из металла и полимерное o-кольцо, которое предназначено для уплотнения. Такие соединения используют для систем работающих с давлением до 10-8 мбар.

Для более глубокого вакуума данный тип соединений использовать невозможно, так как дегазирующий отжиг невозможен из-за наличия полимерных уплотнений и газовыделений из них. Все соединения KF, которые выпускаются номинальным диаметром от 10 до 50 мм, можно купить у нас со склада в Москве.

Для того чтобы обеспечить необходимую деформацию и прочное механическое скрепление уплотнений, использую накидные хомуты различных диаметров. За счёт использования накидных хомутов, все соединения стандарта KF допускают многократную разборку-сборку, и классифицируются как быстроразъёмные. Если возникает необходимость подсоединения элемента с фланцем KF к какому-либо объекту с плоской поверхностью (например, к стенке вакуумной камеры), то можно поступить следующим образом:

1. Приварить ответный фланец стандарта KF к стенке вакуумной камеры. Этот вариант не всегда будет выглядеть эстетично, тем более, что сварочные работы не всегда можно выполнить в ограниченном пространстве. Бывает, что стенка вакуумной камеры выполнена не из металла, что так же приводит к невозможности проведения сварочных работ;
2. Лучшим вариантом для подключения ответных фланцев стандарта KF является использование специальных полузажимов. В этом случае неважно, из какого материала будет выполнена стенка вакуумной камеры. Кроме того, работы с полузажимами значительно легче выполнять в ограниченном пространстве, чем пытаться воспользоваться сварочным оборудованием.

Вакуумная арматура, для чего служат вакуумные вентили

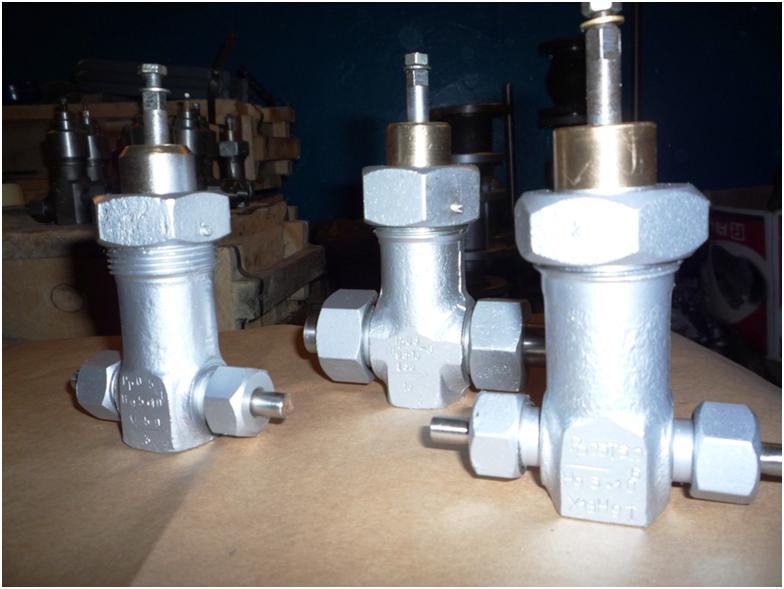

При покупке вакуумной арматуры в Москве, не стоит забывать про вакуумные вентили. Этот тип арматуры применяется во всех современных вакуумных системах. Все типы вакуумных вентилей предназначены для герметизации и отсечки участков системы. Они обеспечивают цикличность откачки и напуск атмосферы. Все эти операции происходят согласно технологическому процессу.

Все вакуумные вентили имеют особенности, которые связаны с повышенными требованиями к герметичности систем, условиям эксплуатации. Вентили вакуумного типа применяют в линиях предварительного разряжения. Они могут быть как с фланцами, так и с патрубками. Вентили различаются по типу герметизации. Они могут герметизироваться с помощью сальников, или с помощью сильфонов.

На вакуумных вентилях, которые использовались в старых управляющих системах, как правило, использовались электромеханические приводы. Сейчас вентили такого типа практически не используются. В современных управляющих системах устанавливают вакуум вентили со следующими типами приводов:

1. Ручной привод;
2. Пневматический привод;
3. Электромагнитный привод.

Все типы вакуумных вентилей нужно покупать у надёжных поставщиков. Наша компания в Москве может предложить широкий спектр вакуумных вентилей и прочей арматуры для вакуумных систем.

Вакуумная арматура, каталог и производители

В настоящее время вакуум арматура представлена целым рядом отечественных и зарубежных производителей. Выбрать нужное оборудование поможет интернет-каталог, представленный на нашем сайте. Если Вы сомневаетесь, какую вакуумную арматуру выбрать, то наши менеджеры помогут подобрать нужные Вам детали, ориентируясь на параметры конкретных вакуумных агрегатов.

Наиболее популярные отечественные производители вакуум вентилей представлены следующими компаниями:

1. ОАО «Завод «Измеритель»;
2. АО «Вакууммаш»;
3. ЗАО «МЭЛС-ИНВЕСТ»;
4. АО «Интек Аналитика»;
5. НПП «АРГОНАВТ-ТЕПЛО».

Отечественные вакуумные вентили и прочая вакуумная арматура отличается приемлемой ценой и надёжностью в эксплуатации.

Зарубежные производители вакуум арматуры так же широко представлены на российском рынке:

1. Edwards;
2. VAT;
3. LEYBOLD;
4. Oerlikon Leybold Vacuum;
5. VARIAN;
6. BALZERS;
7. BIBUS;
8. VACOM;
9. Atlas Copco и прочие компании из разных стран мира.

Что касается зарубежных производителей, то широкий спектр вакуумной арматуры, который представлен в их каталогах, предназначается не только для тяжёлой промышленности и машиностроения, но и для медицинской, научно-исследовательской и прочей деятельности. На наших складах в Москве представлен широчайший выбор вакуумной арматуры от различных отечественных и зарубежных производителей.
