Особенности вакуумных насосов НВР и принцип их работы

Вакуумные насосы востребованы практически во всех областях промышленности, сельского хозяйства и научной деятельности. Пластинчато-роторные модели насосов являются одними из самых популярных во всех сферах, где требуется откачка различных газов, парогазовых смесей и воздуха. Кроме того, параметры пластинчато-роторных насосов позволяют их использовать в качестве устройств предварительного разряжения воздуха в сложных вакуумных установках.

Особенности и типы вакуумных насосов НВР

Все пластинчато-роторные насосы можно разделить по следующим типам:

1. По количеству пластин в насосах. Бывают как однопластинчатые модели, так и многопластинчатые;
2. Так же вакуумные насосы данного типа можно разделить по типу работы. Они бывают как простого, так и двойного действия;
3. Бывают масляные и безмасляные насосы. Безмасляные часто называют сухими пластинчато-роторными насосами;
4. Насосы бывают регулируемые и нерегулируемые, таким образом, они делятся по степени управляемости.

Пластины в насосах расположены в роторе. Однопластинчатые насосы имеют только одну пластинку, а многопластинчатые две или несколько. Тип работы простого действия означает, что за один оборот ротора происходит один цикл работы. Насосы двойного действия за один оборот ротора происходит два цикла. Это возможно из-за создания двух рабочих объёмов.

Масляные насосы считаются более надёжными, так как масло служит для смазки деталей и охлаждения. Кроме того, что смазанные детали вакуумного насоса имеют больший ресурс, масляные насосы не склонны к перегреву. Главным их минусом является то, что в перекачиваемом объёме могут быть обнаружены частицы масла.

Безмасляные насосы не используют масло в качестве рабочей смазки. Такие насосы менее долговечны, так как детали не смазываются в процессе работы, и охлаждение насоса не такое эффективное. Зато в перекачиваемом объёме точно не будет частиц масла. Так как для некоторых отраслей производства наличие масла в перекачиваемом объёме неприемлемо, они используют вакуумные насосы именно безмасляного цвета.

Вакуумные насосы НВР могут отличаться по типу управления. Если насос имеет систему прямого управления, то положение статорного кольца можно менять за счёт регулировочного винта. С помощью такого метода регулируются, как правило, насосы одинарного действия. Если насос ВНР имеет систему непрямого управления, то вместо регулировочного винта используются установочные поршни различных диаметров. Данные поршни работают под давлением.

Вакуумные насосы пластинчато-роторных типов в своей работе используют следующие типы регуляторов для прямого и непрямого включения:

1. Мощности;
2. Расхода;
3. Давления;
4. Давления/расхода.

Если различные регуляторы комбинировать между собой, то можно получить более экономичные и эффективные модификации насосов. Самые надёжные и экономичные модели пластинчато-роторных насосов можно купить в Москве в офисе нашей фирмы.

Основные характеристики насосов НВР

Пластинчато-роторные насосы нужно выбирать, опираясь на их характеристики. Вот список основных характеристик насосов НВР:

1. Скорость откачки. Именно этот параметр скажет, подойдёт вакуумный насос для конкретной задачи или нет;
2. Остаточное давление;
3. Габариты агрегата и его вес. Нужно обязательно узнать эти характеристики, так как подходящий по всем характеристикам насос может просто не подойти по размеру;
4. Для насосов масляного типа важным параметром является объём заливаемого масла;
5. Обязательно нужно обратить внимание на двигатель насоса, его мощность и экономичность. Не стоит гнаться за предельной мощностью, она нужна не во всех случаях. Часто излишняя мощность приводит к лишним затратам электроэнергии.

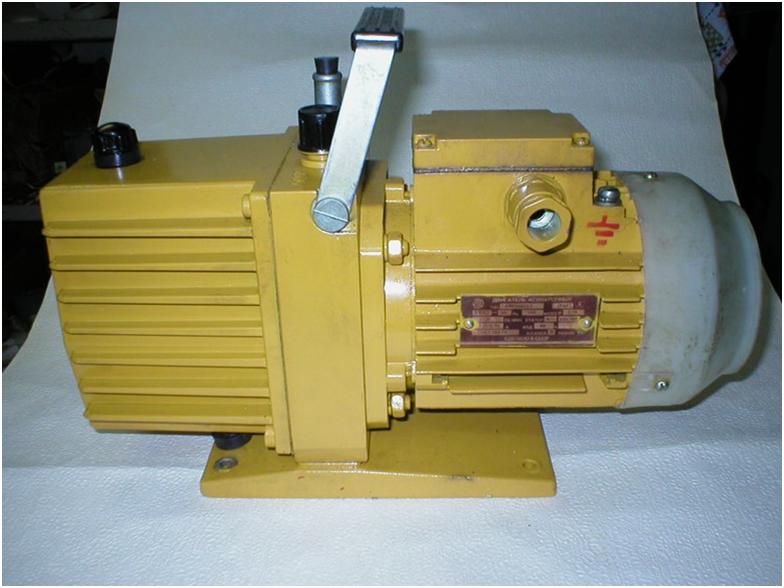

Устройство вакуумного ротационного насоса достаточно простое, в конструкцию агрегаты входят следующие узлы:

1. Корпус насоса;
2. Устройство охлаждения. Это может быть как вентилятор, так и водная рубашка и тому подобное;
3. Патрубки всасывающий и выхлопной;
4. Электродвигатель;
5. Устройство газобалластное;
6. Для масляных моделей в конструкцию добавляются резервуар и сепаратор, отверстия для заливки и слива масла, окошко для контроля уровня масла.

В безмасляных моделях устройство практически не отличается, только там отсутствуют узлы для масла и часто устанавливается усиленная система охлаждения.

Принцип действия насосов НВР проходит по следующему алгоритму:

1. Через входное отверстие воздух попадает в рабочую камеру;
2. Там он сжимается за счёт движения ротора. И перемещается в более узкую часть рабочей камеры;
3. В меньшей части камеры воздух сжимается ещё больше и удаляется через выпускное отверстие;
4. Масло смазывает детали вакуумного насоса, заодно уменьшая его температуру.

Безмасляные модели нагреваются значительно сильнее.

Насосы НВР и нюансы их выбора

Масляные пластинчато-роторные насосы завоевали огромную популярность в России и СНГ. Они подходят не для всех типов производств. При выборе насосов данного типа, следует знать некоторые нюансы. Так как масло является рабочей жидкостью для насосов данного типа, нужно постоянно следить за его уровнем. Масло проходит по распределительным трубопроводам вакуумного насоса, обеспечивая тем самым смазывание статора и прочих деталей вакуумного насоса. Для того чтобы масло не попадало непосредственно в перекачиваемый поток, в системе устанавливаются различные клапаны.

Для того чтобы снизить максимально потери масла, которое может быть унесено в трубопроводы, устанавливаются специальные ловушки для масляного тумана и масла. Не стоит заливать в вакуумный насос масло выше рекомендуемого уровня. Масло меняется в случаях изменения его цвета. Чёрное масло нужно обязательно заменить, так как онj грязное и не выполняет своих функций. Слив масло происходит только после остановки вакуумного насоса и полного охлаждения масла.

Для роторно-пластинчатых вакуумных насосов нужно использовать специальное масло, которое рекомендовано в инструкции к конкретному агрегату. Если конкретно такую марку масла достать не удастся, можно использовать масло другого производителя с такими же параметрами.

Купить насосы НВР и другие модели вакуумных насосов можно в Москве у нашей компании, которая имеет в наличии широкий спектр различных агрегатов отечественного и импортного производства.
